Nu aveți acces la partea opusă a profilului închis?
Diblul de strângere INDEX permite realizarea unei îmbinări mecanice dintr-o singură parte la profilele tubulare din oțel. Nu este nevoie de o piuliță plasată în interiorul profilului, iar sudura pe șantier poate fi evitată, dacă condițiile tehnice ale îmbinării respective permit acest lucru.
Soluție acolo unde partea opusă nu este accesibilă
La îmbinarea clasică cu șurub străpuns este necesar accesul la ambele părți ale structurii. Sudura pe șantier necesită, la rândul ei, echipament adecvat, un mediu de lucru corespunzător și un specialist calificat, putând totodată deteriora suprafața vopsită sau zincată la cald.
Diblul de strângere INDEX se introduce prin gaura pregăurită. La strângere, partea interioară se deschide pe partea opusă a profilului și fixează strâns, apăsând pe perete. Introducerea, ținerea în contra și strângerea se pot efectua din aceeași parte.
Ce câștigați la execuție?
- Îmbinarea se poate monta din partea accesibilă.
- Fără deformări sau decolorări cauzate de aportul de căldură al sudurii.
- Stratul de zinc din jurul îmbinării nu se arde.
- Curățarea, șlefuirea și refacerea protecției anticorozive după sudură pot fi eliminate.
- Se poate folosi și la extinderea ulterioară a structurilor metalice existente, dacă sunt îndeplinite condițiile tehnice.
Sistem calificat pentru aplicații structurale.
Diblul de strângere INDEX este un sistem de fixare cu ETA. În condițiile stabilite în evaluare, poate fi utilizat pentru îmbinări supuse la sarcini statice și cvasistatice.

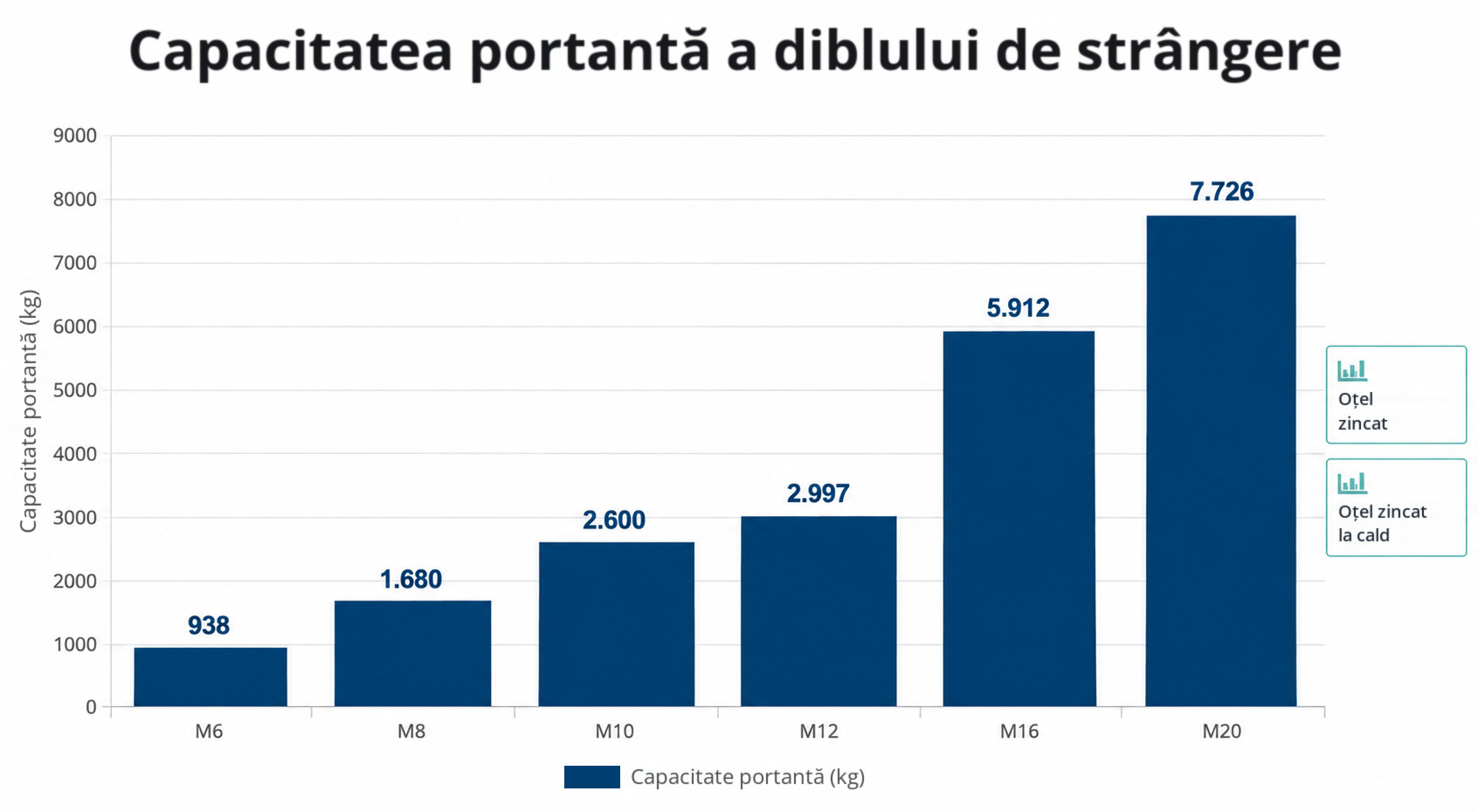

Produsul este disponibil în dimensiunile M6–M20.
Dimensiunea potrivită trebuie aleasă întotdeauna în funcție de sarcină, materialul de bază, grosimea peretelui și documentația tehnică a producătorului. La dimensionarea structurală sunt determinante ETA și prescripțiile proiectantului.
Faceți clic și alegeți!
Spre magazin!Unde merită luat în considerare
Diblul de strângere poate fi util acolo unde de un profil tubular din oțel trebuie fixat un alt element, structural sau nestructural, dar partea opusă a profilului nu este accesibilă.
- construirea sau transformarea structurilor metalice și a halelor;
- mezanine, scări metalice și pasarele suspendate montate ulterior;
- structuri de susținere pentru săli de mașini și echipamente industriale;
- suporturi pentru cabluri și conducte;
- extinderea ulterioară a structurilor vopsite sau zincate la cald.

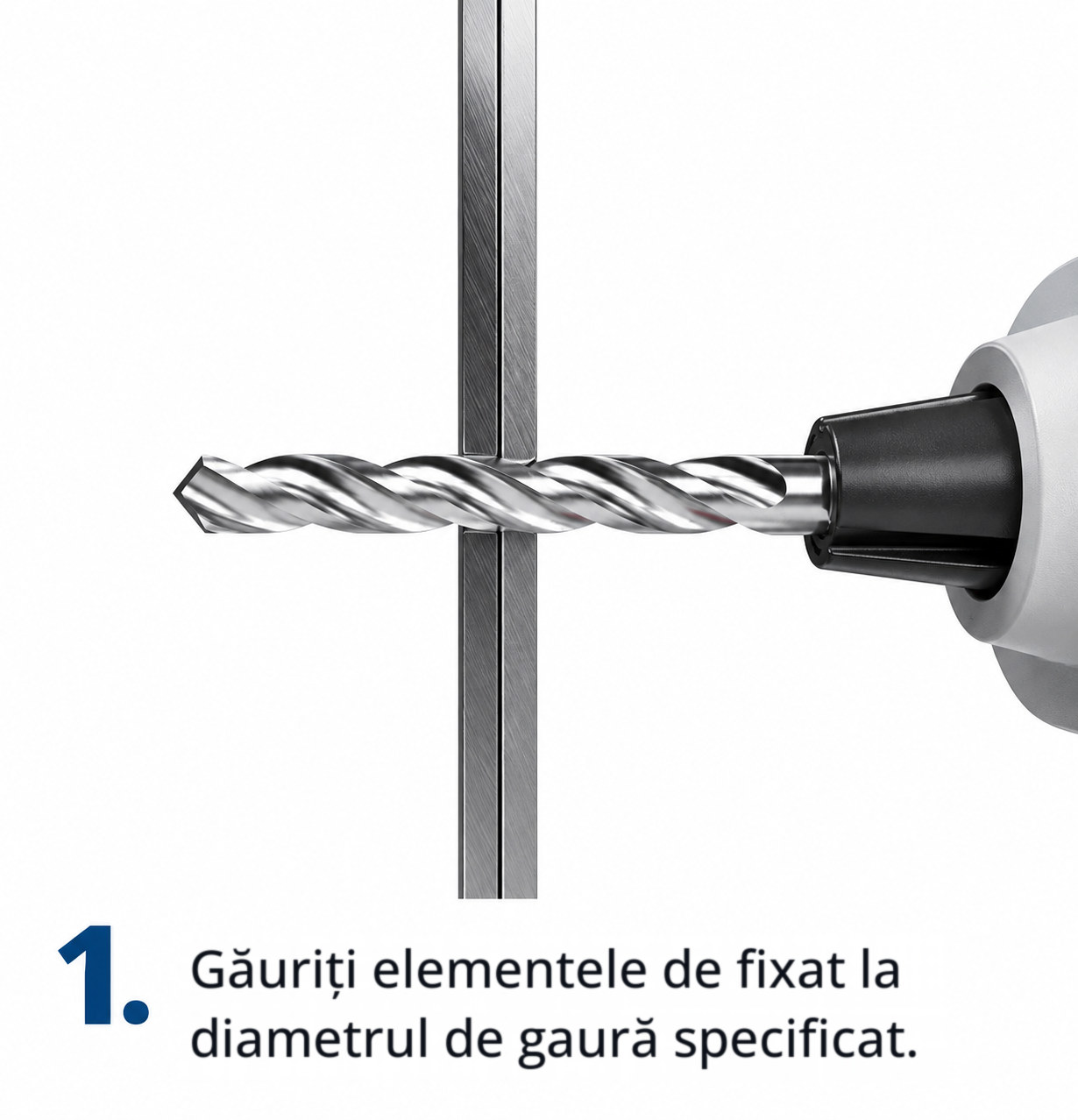

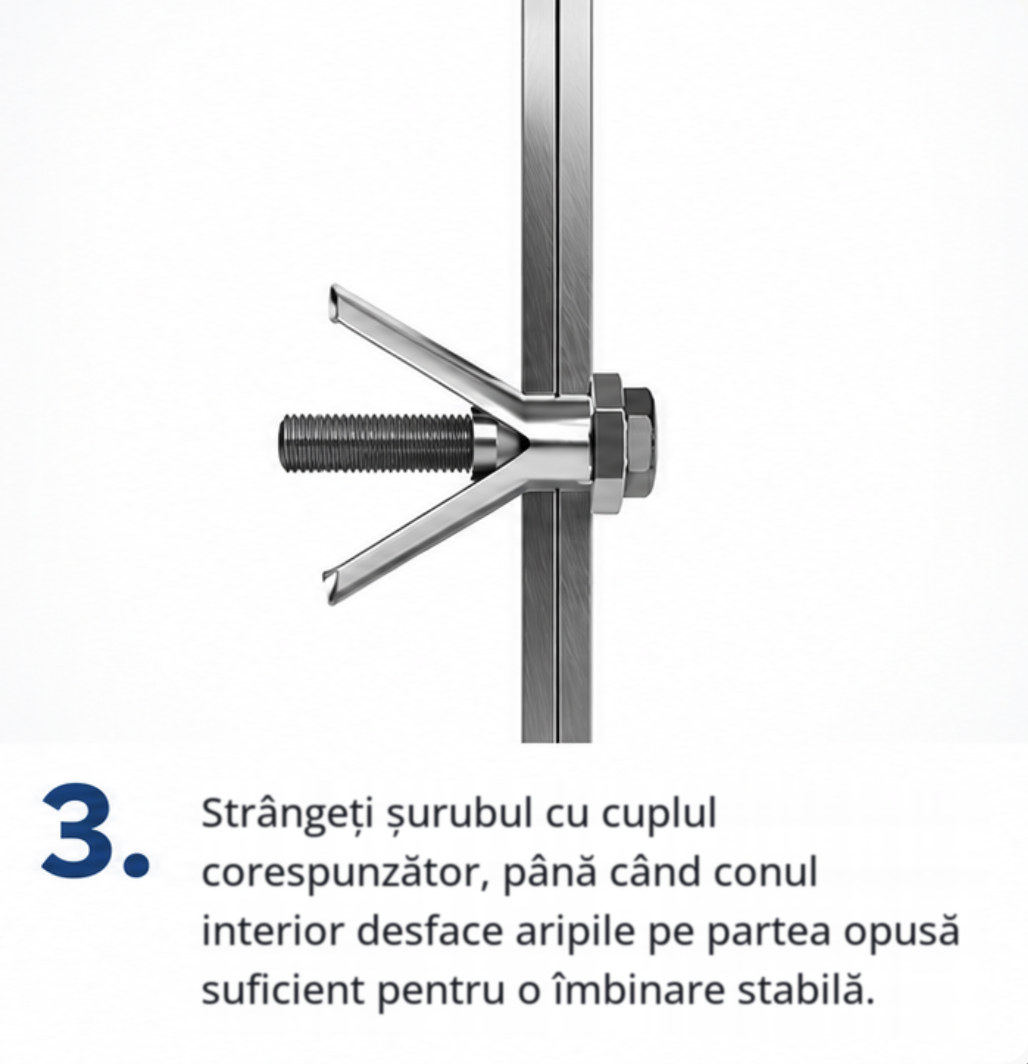

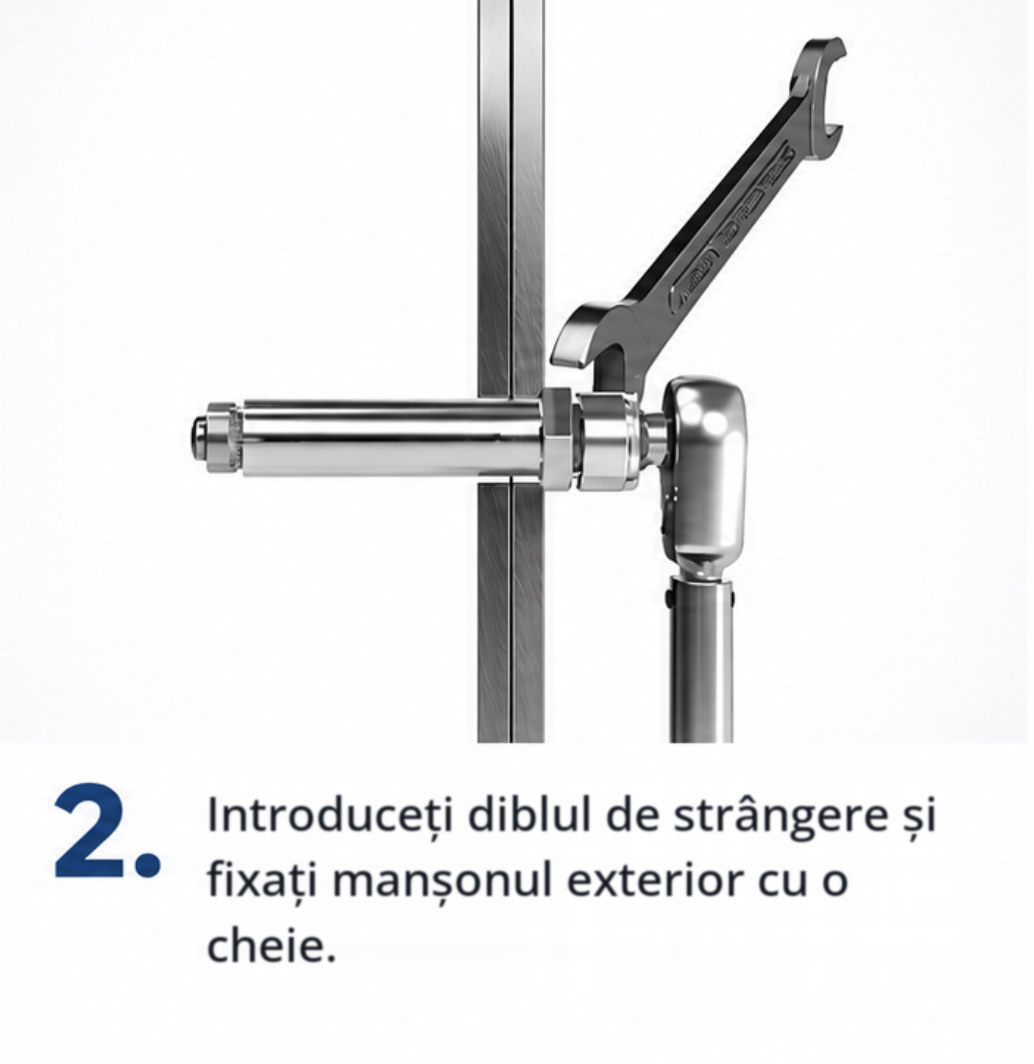

Montajul în trei pași
Pentru o îmbinare sigură trebuie respectate diametrul găurii, dimensiunea diblului și cuplul de strângere prescrise de producător, ținând cont de spațiul interior disponibil.
Când nu merită să alegeți această soluție?
Diblul de strângere nu înlocuiește orice îmbinare sudată sau cu șurub străpuns. Nu este ideal nici pentru structuri provizorii care trebuie demontate complet în mod regulat, deoarece
șurubul poate fi scos, dar corpul expandat al diblului rămâne în profil.
Aplicabilitatea concretă trebuie apreciată pe baza cerințelor de proiectare și a documentației producătorului.
Vă ajutăm să alegeți tipul potrivit!
Nu sunteți sigur de dimensiunea, diametrul găurii sau cuplul de strângere necesar? Colegii noștri de la vânzări vă ajută să alegeți produsul potrivit pentru aplicația dumneavoastră.
