Nem fér hozzá a zártszelvény túloldalához?
Az INDEX összehúzó dűbel egy oldalról szerelhető mechanikus kapcsolatot tesz lehetővé üreges acélprofiloknál. Nincs szükség a profil belsejében elhelyezett anyára, és elkerülhető a helyszíni hegesztés, ha az adott kapcsolat műszaki feltételei ezt lehetővé teszik.
Megoldás ott, ahol a túloldal nem hozzáférhető

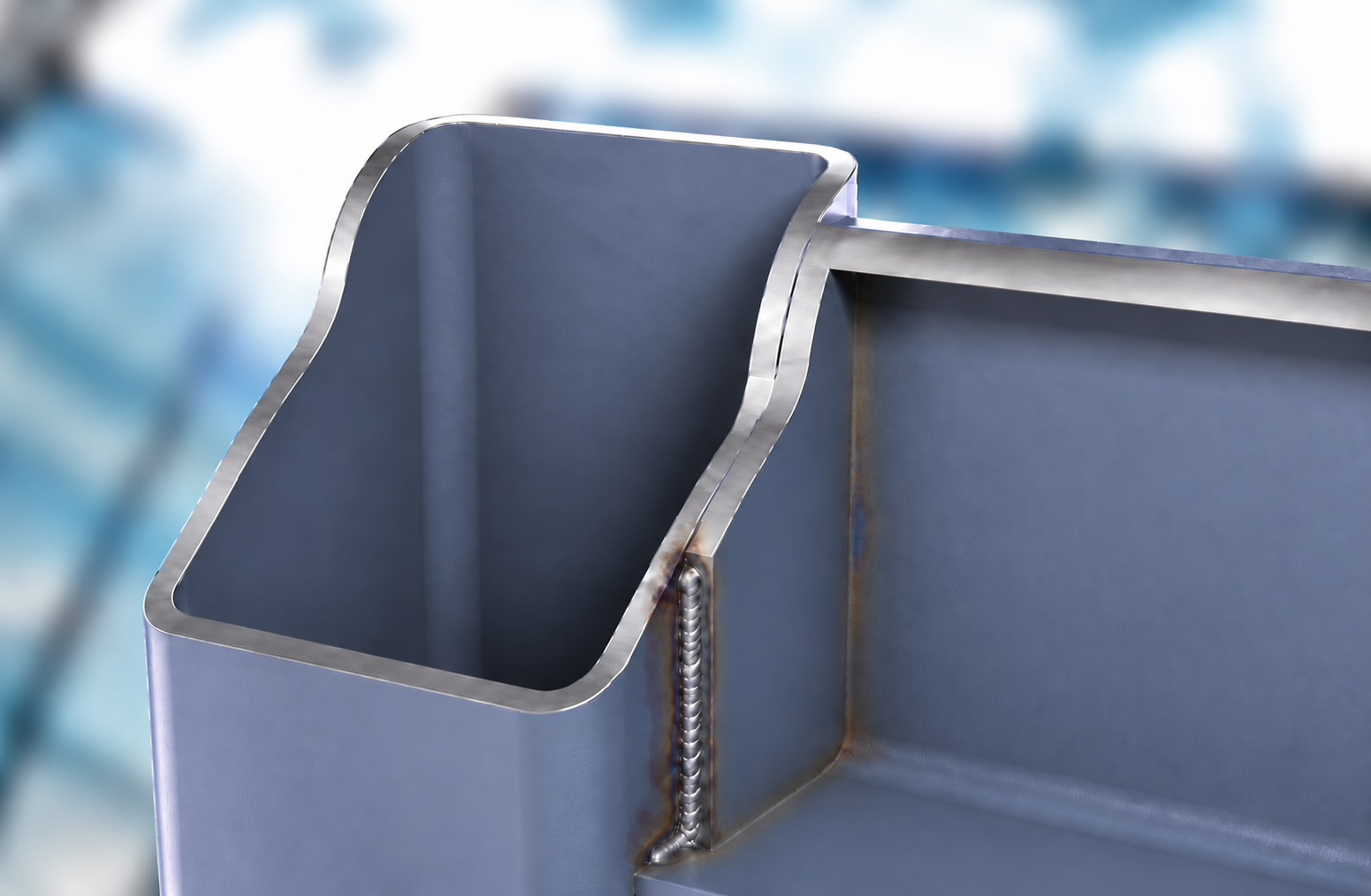

A hagyományos átmenő csavarkötésnél a szerkezet mindkét oldalához hozzá kell férni. A helyszíni hegesztés pedig megfelelő berendezést, munkakörnyezetet és képzett szakembert igényel, miközben károsíthatja a festett vagy tűzihorganyzott felületet.

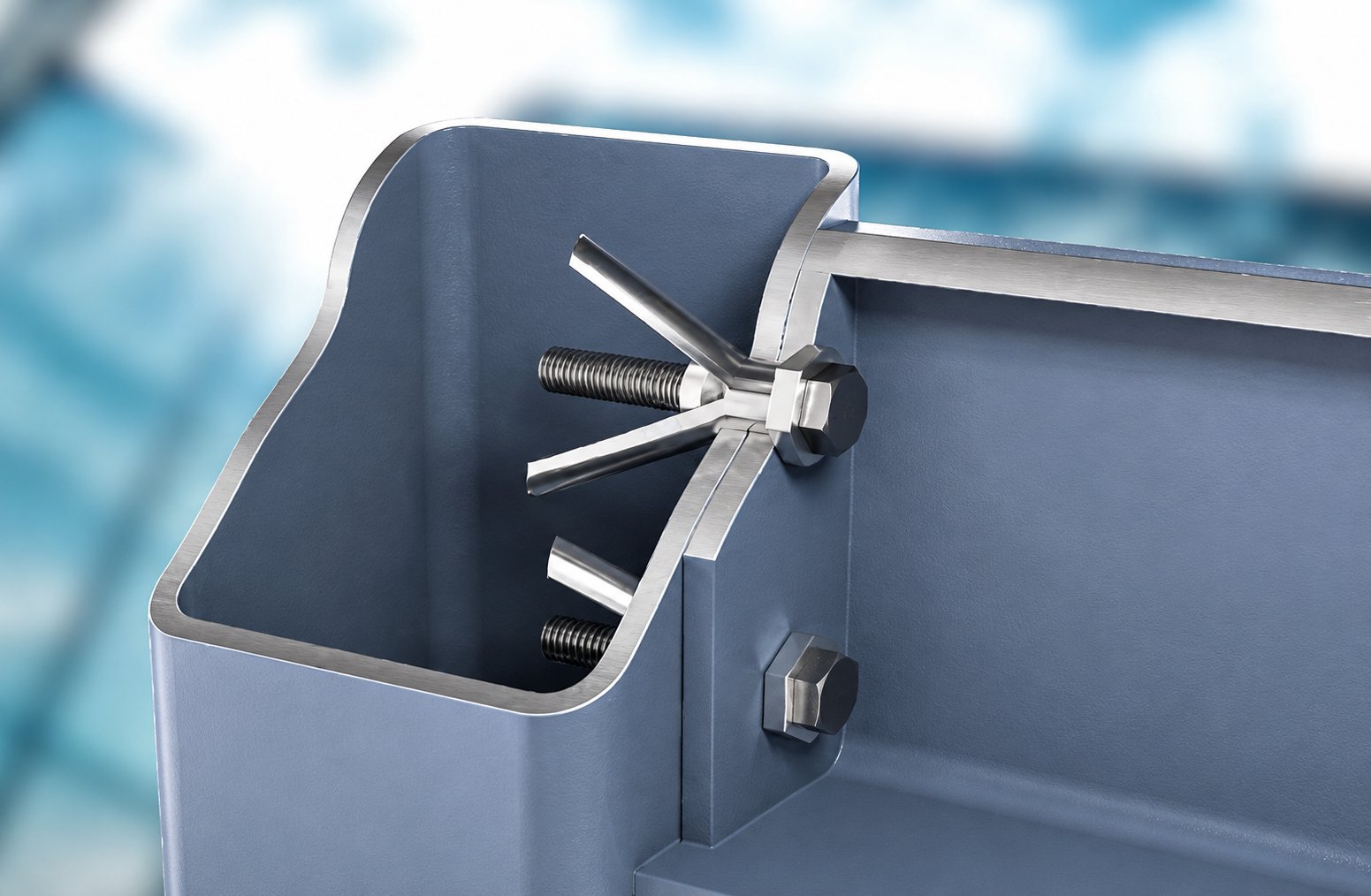

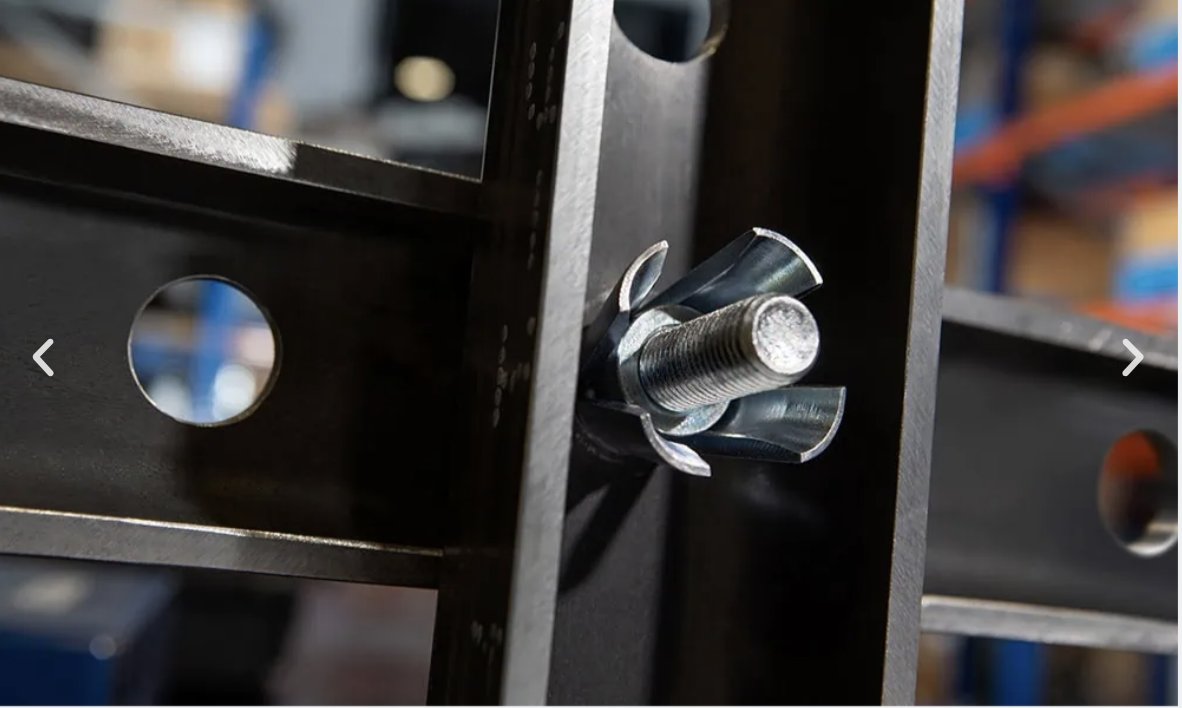

Az INDEX összehúzó dűbelt az előfúrt furaton keresztül kell behelyezni. Meghúzáskor a belső rész a profil túloldalán szétnyílik és szorosan a falhoz feszülve rögzít. A behelyezés, az ellentartás és a meghúzás ugyanarról az oldalról elvégezhető.
Mit nyerhet vele a kivitelezés során?
- A kötés a hozzáférhető oldalról szerelhető.
- Nincs hegesztési hőbevitelből eredő vetemedés vagy elszíneződés.
- Nem ég le a horganybevonat a kötés környezetében.
- Elmaradhat a hegesztést követő tisztítás, csiszolás és korrózióvédelmi javítás.
- Már elkészült acélszerkezetek utólagos bővítésénél is használható, ha a műszaki feltételek megfelelnek.
Szerkezeti alkalmazásra minősített rendszer.
Az INDEX összehúzó dűbel ETA-val rendelkező rögzítési rendszer. Az engedélyben meghatározott feltételek mellett statikus és kvázi-statikus terhelésű kapcsolatokhoz használható.

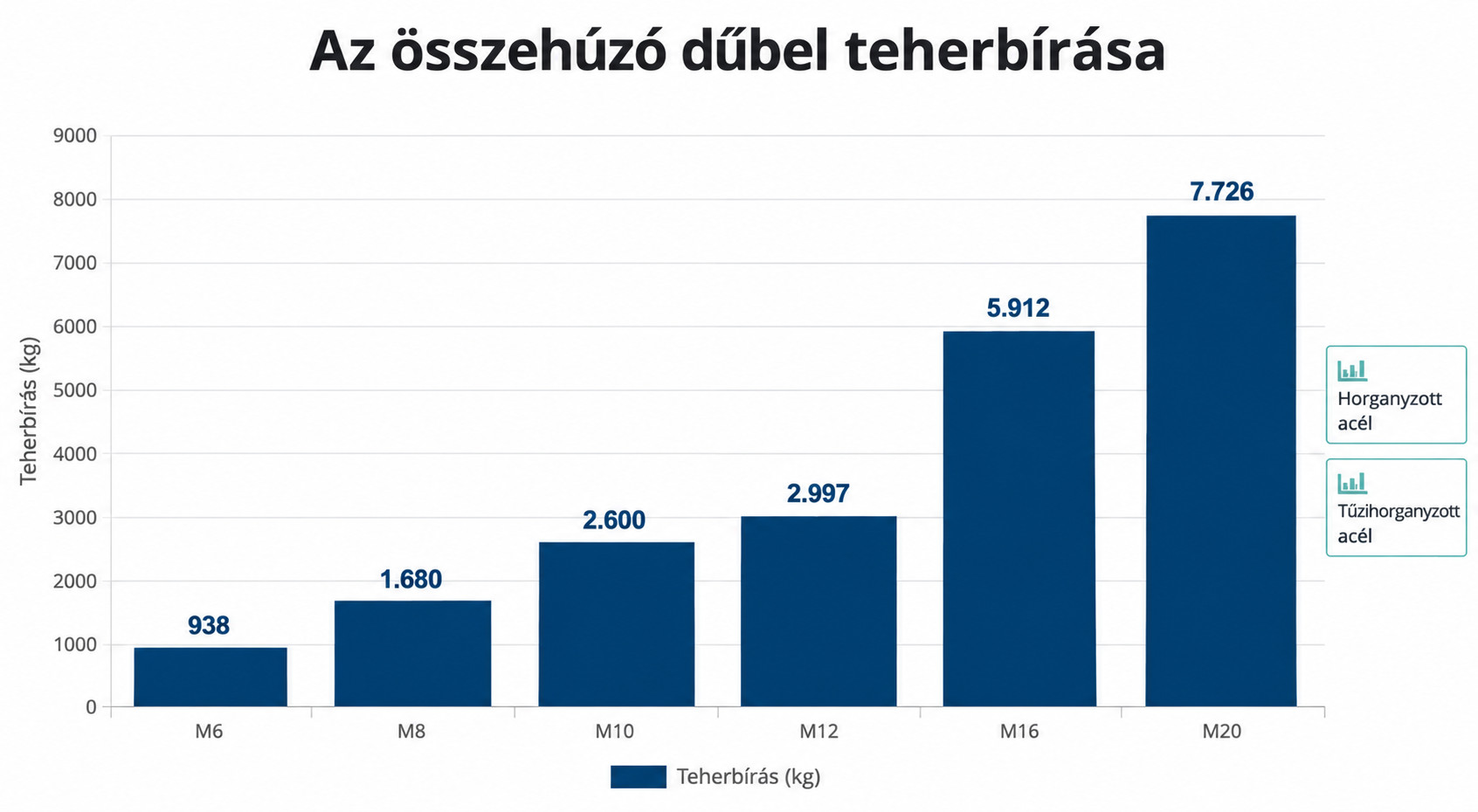

A termék M6-M20 méretben érhető el.
A megfelelő méretet minden esetben a terhelés, az alapanyag, a falvastagság és a gyártói műszaki dokumentáció alapján kell kiválasztani. Szerkezeti méretezésnél az ETA és a tervező előírásai az irányadók.
Kattintson és válasszon!
Irány a shop!Hol érdemes számításba venni
Az összehúzó dűbel ott lehet hasznos, ahol üreges acélprofilhoz kell más szerkezeti vagy nem szerkezeti elemet rögzíteni, de a profil túloldala nem hozzáférhető.
- acélszerkezetek és csarnokok építése vagy átalakítása;
- utólagos galériák, fémlépcsők és függőfolyosók;
- gépházak és ipari berendezések tartószerkezetei;
- kábel- és csővezeték-tartók;
- festett vagy tűzihorganyzott szerkezetek utólagos bővítése.

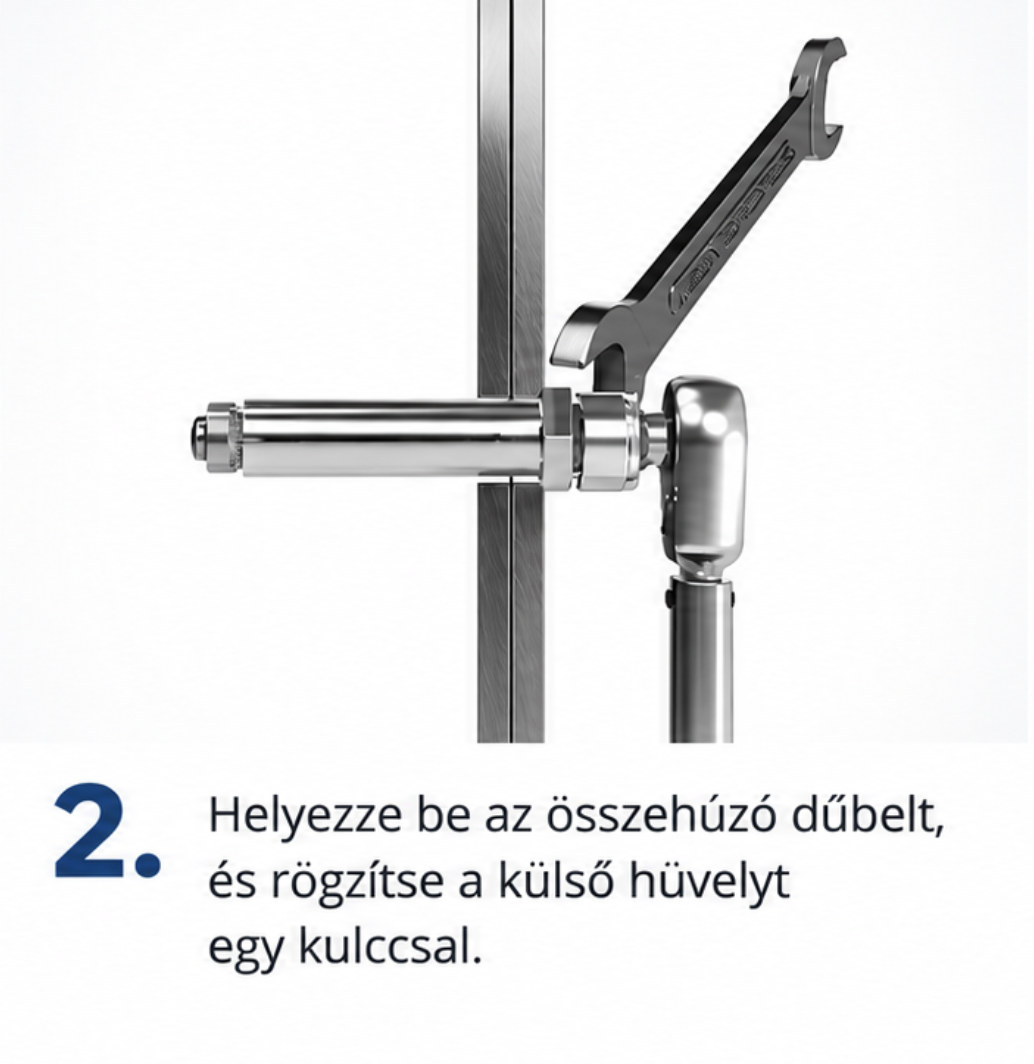

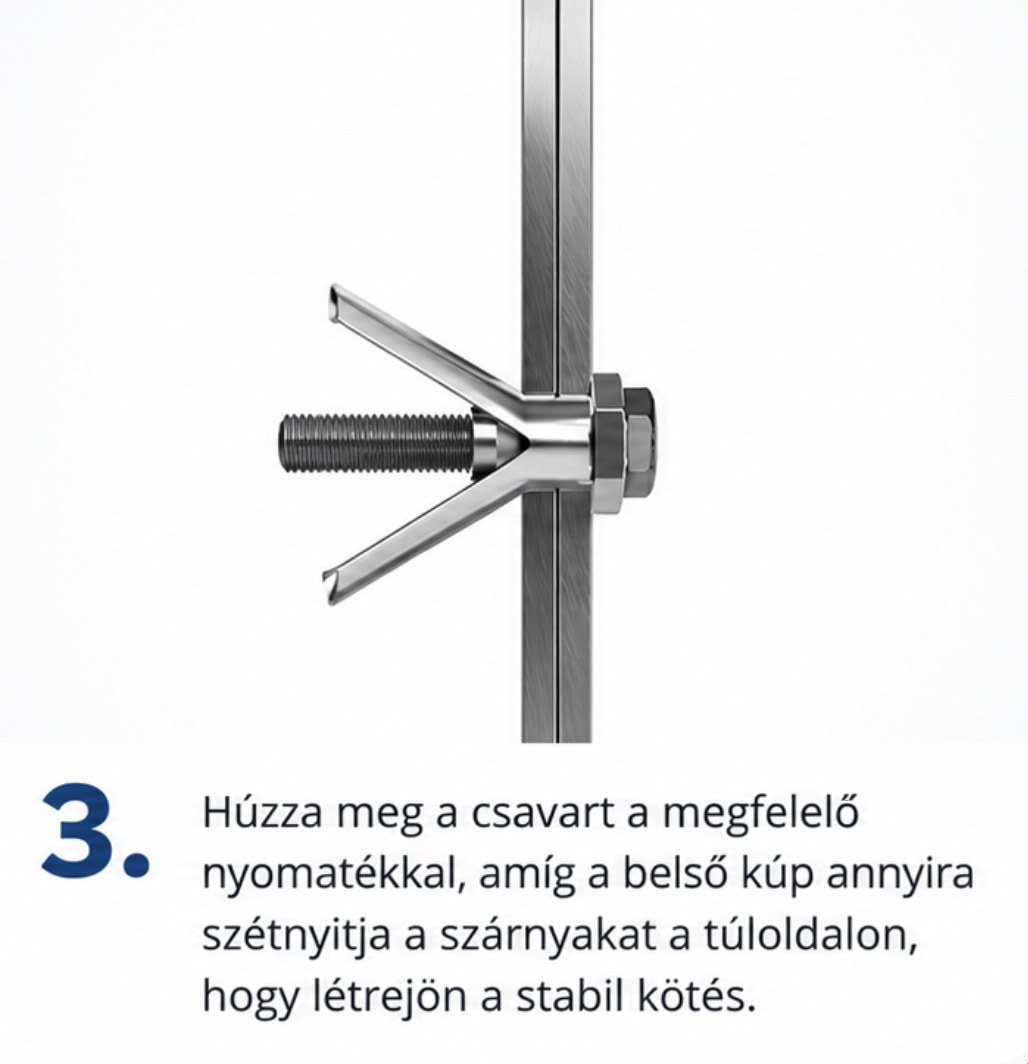

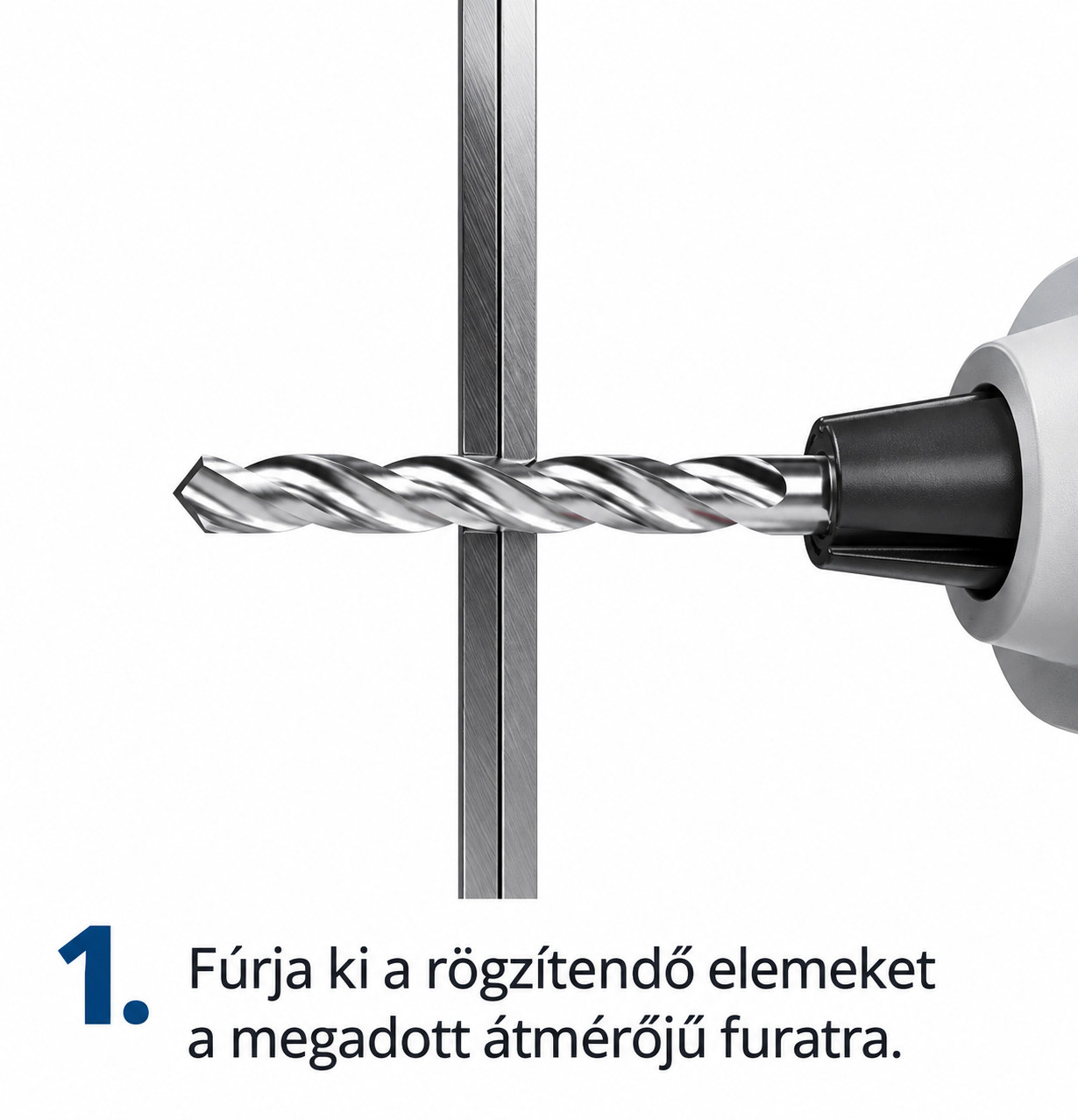

A szerelés három lépése
A biztonságos kötéshez a gyártó által előírt furatátmérőt, dűbelméretet, és meghúzási nyomatékot kell alkalmazni, a rendelkezésre álló belső kiterjedés figyelembevételével.
Mikor nem érdemes ezt a megoldást választani?
Az összehúzó dűbel nem helyettesít minden hegesztett vagy átmenő csavarkötést. Olyan ideiglenes szerkezethez sem ideális, amelyet rendszeresen teljesen szét kell szerelni, mert
a csavar eltávolítható, de a szétnyílt dűbeltest a profilban marad.
A konkrét alkalmazhatóságot a tervezési követelmények és a gyártói dokumentáció alapján kell megítélni.
Segítünk a megfelelő típus kiválasztásában!
Nem biztos a szükséges méretben, furatátmérőben vagy meghúzási nyomatékban? Értékesítő munkatársaink segítenek kiválasztani az alkalmazáshoz illő terméket.
