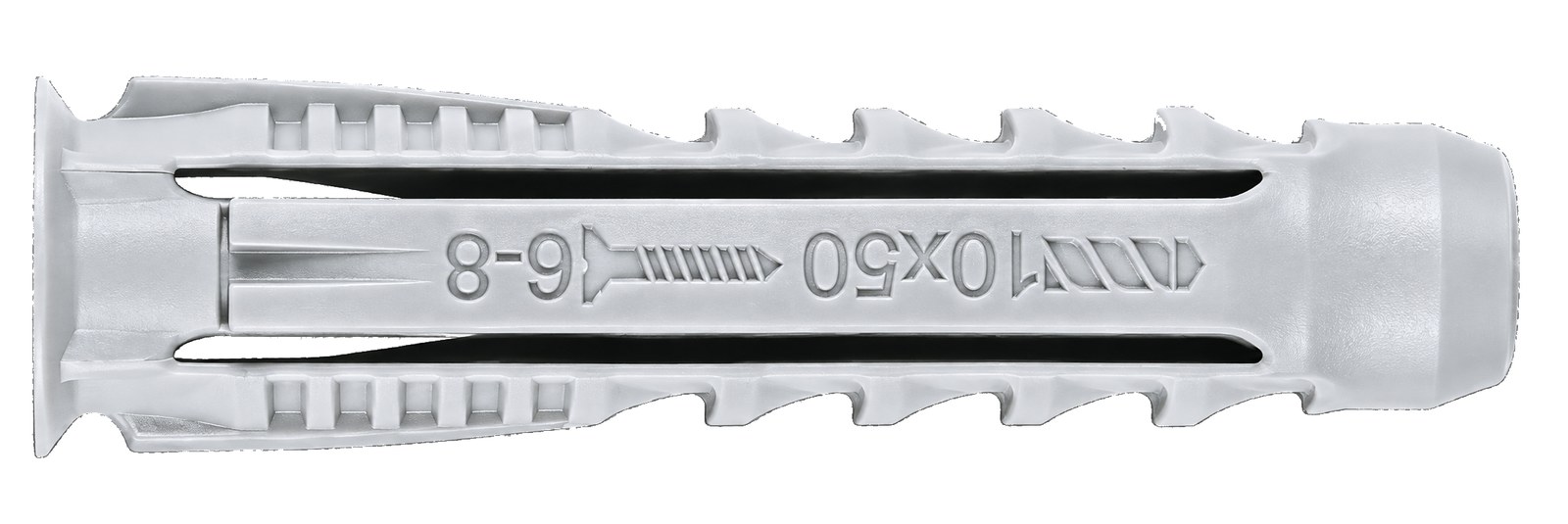

INDEX TN4S: négy szegmensű univerzális tipli többféle falazathoz

Mitől „okos” egy tipli?

Beton, tömör vagy üreges tégla, kő, gipszkarton – ugyanaz a tipli, mégis másképpen dolgozik bennük. Természetesen nem érzékel semmit: az „okosság” a geometriájában és az anyagában rejlik.

Amikor a csavar áthalad a tiplin, majd a hegye és a menete eléri annak hátsó részét, a csavar meghúzása nem egyszerűen kifelé feszíti a tiplit. A menet a tipli hátsó részét is húzza előre, a csavarfej irányába.

És innen válik igazán érdekessé a dolog: a négy részre osztott kialakítás miatt a tipli ott és annyira tud alakot változtatni, amennyire azt az őt körülvevő alapanyag megengedi.

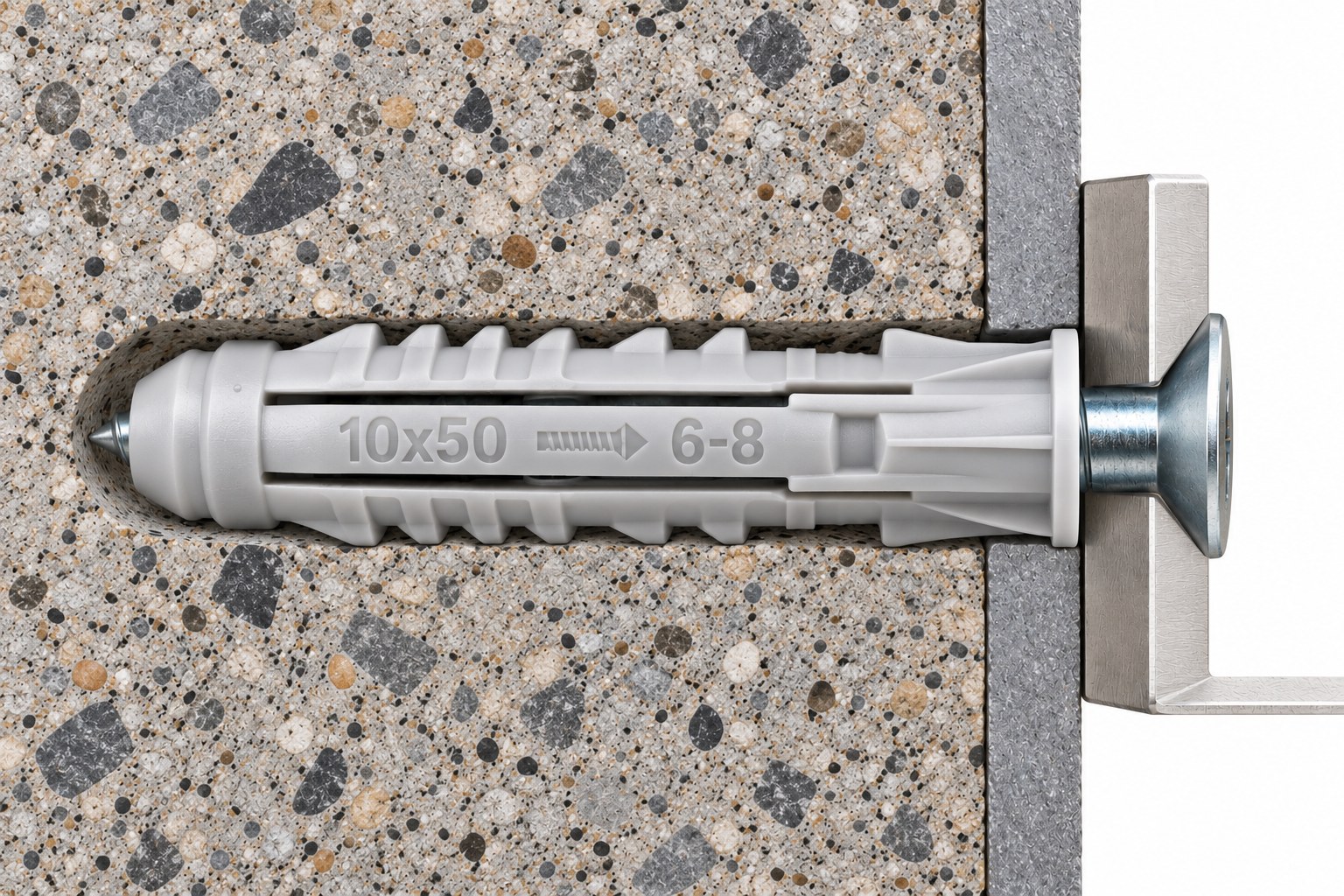

Tömör falban – megszorul és belefeszül a furatba

Betonban, kőben vagy tömör téglában nincs hely arra, hogy a négy szegmens nagy mértékben szétnyíljon.

Ahogy a csavar meghúzásakor a tipli hátsó része előrefelé mozdul, a nylon anyag a furatban összetömörödik és kifelé feszül. A szegmensek a furat falához szorulnak, a tipli pedig egyre erősebben kapaszkodik az alapanyagba.

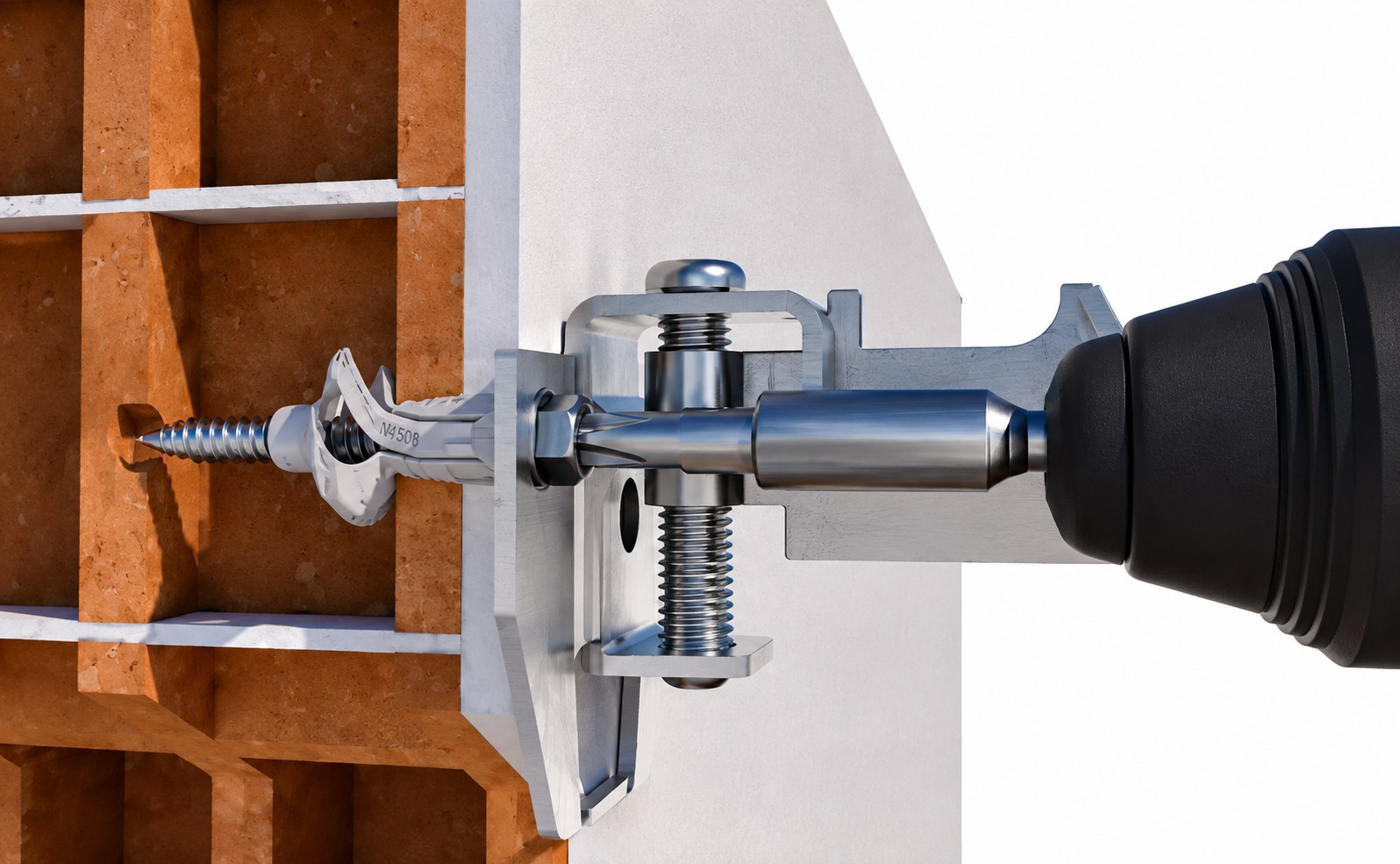

Üreges téglában – ott nyílik ki, ahol helyet talál

Üreges téglánál egészen más történik. Amíg a tipli a tégla tömör részében van, a furat fala korlátozza a tágulását. Amikor azonban valamelyik szakasza egy üreghez ér, hirtelen lesz helye az alakváltozásra.

A négy szegmens itt szétnyílhat és kitágulhat az üregben. A működést a tégla belső szerkezete is befolyásolja.

Ez az univerzális kialakítás egyik legnagyobb előnye: ugyanaz a tipli a tömör és az üreges részekhez eltérő módon alkalmazkodik.

És mi történik gipszkartonban?

Itt talán még látványosabb a működés. Miután a tipli átjutott a gipszkarton lapján, mögötte már nincs furatfal, amely megakadályozná a szétnyílását. A csavar további meghúzásakor a négy szegmens egyre jobban kinyílik és felzömül.

A lap mögött így egy csomószerű, „masnis” forma alakul ki, amely a gipszkarton hátoldalán megtámaszkodva segíti a rögzítést.

Egy tipli – sokféle alapanyag

Az INDEX TN4S használható többek között:

• betonhoz és kőhöz,
• tömör téglához,
• üreges téglához és más üreges falazóelemekhez,
• pórusbetonhoz,
• gipszkartonhoz és más lemezszerű építőanyagokhoz.

Ez különösen akkor praktikus, amikor előre nem ismerjük pontosan az alapanyagot – például felújításnál –, vagy egy munkán belül többféle falazattal találkozunk. Kevesebb különböző tipli a szerszámosládában, mégis sokféle rögzítési feladat megoldható.

Nem mindegy, milyen műanyagból készül egy tipli

A TN4S alapanyaga PA6 nylon. Ez azért fontos, mert egy ilyen tiplinek egyszerre kell kellően szilárdnak és rugalmasnak lennie. Behelyezéskor, majd a csavar meghúzásakor jelentős alakváltozást kell elviselnie anélkül, hogy elveszítené a rögzítéshez szükséges mechanikai tulajdonságait.

Ehhez jön a négy szegmens gondosan kialakított geometriája. A tipli külső kialakítása az elfordulás ellen is dolgozik: meghúzás közben nem szeretnénk, hogy a tipli a csavarral együtt forogjon a furatban. Apró részletnek tűnik – egészen addig, amíg az ember nem próbált már egy forgó tiplivel boldogulni.

Egy jó tiplivel egyszerűen öröm dolgozni.

• Könnyen behelyezhető.
• Megfelelően vezeti a csavart.
• Meghúzáskor kiszámíthatóan viselkedik.
• Azt teszi, amit egy profi felhasználó elvár tőle: gyorsan és megbízhatóan rögzít.

A rögzítés eredményét a megfelelő csavar, a pontos furat és a gondos szerelés is meghatározza. A gyártó által megadott szerelési adatokat ezért minden méretnél figyelembe kell venni.

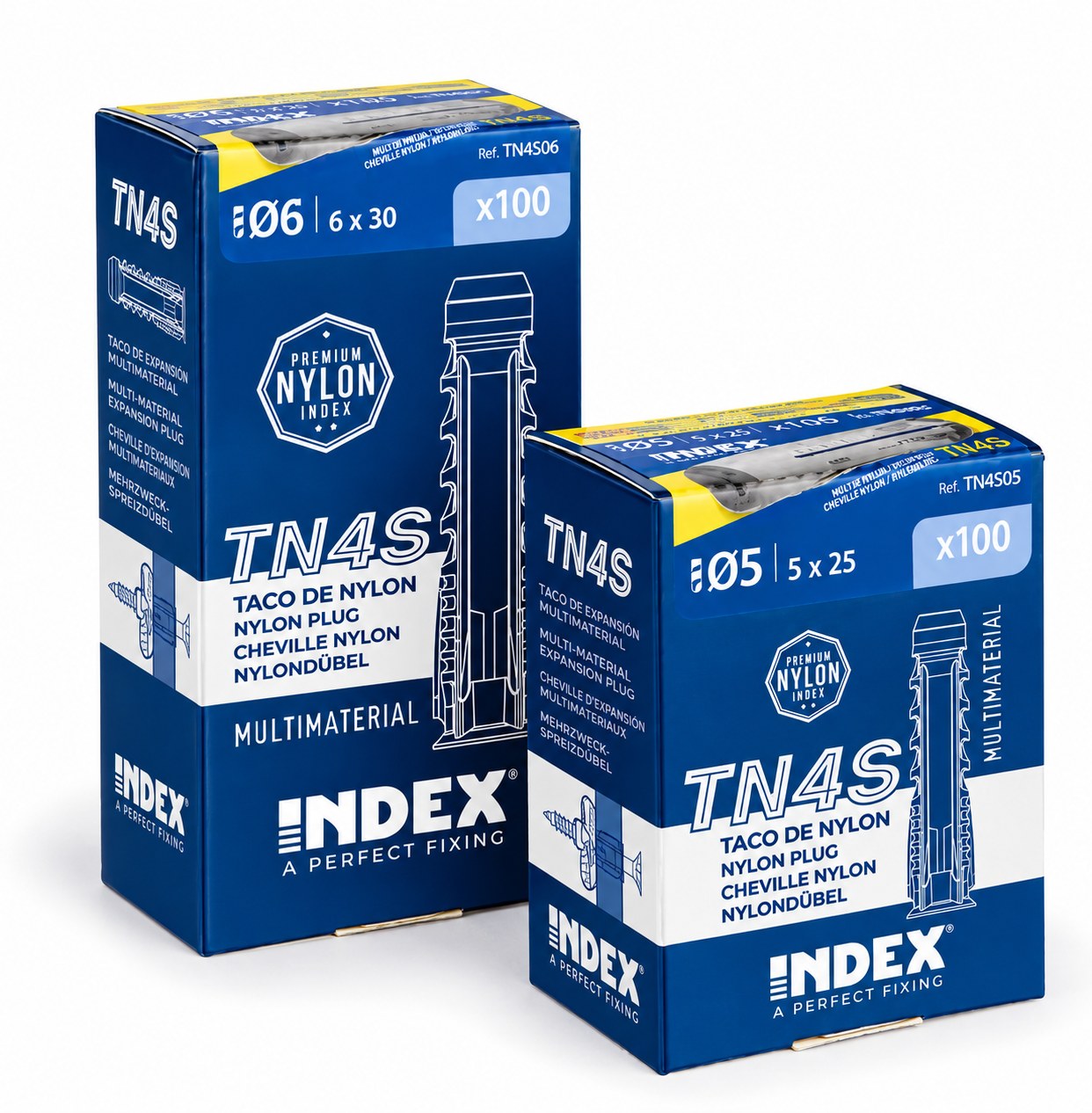

5-től 14 mm-ig

A TN4S több méretben kapható, így a kisebb rögzítésektől a nagyobb átmérőt igénylő feladatokig választhatunk megfelelő változatot.

A 6-os, 8-as vagy 10-es tipli megnevezése az átmérőt jelöli. A hosszúságot, a megfelelő csavart és a rögzítési mélységet is ellenőrizze. A tipli és a csavar átmérője nem azonos.

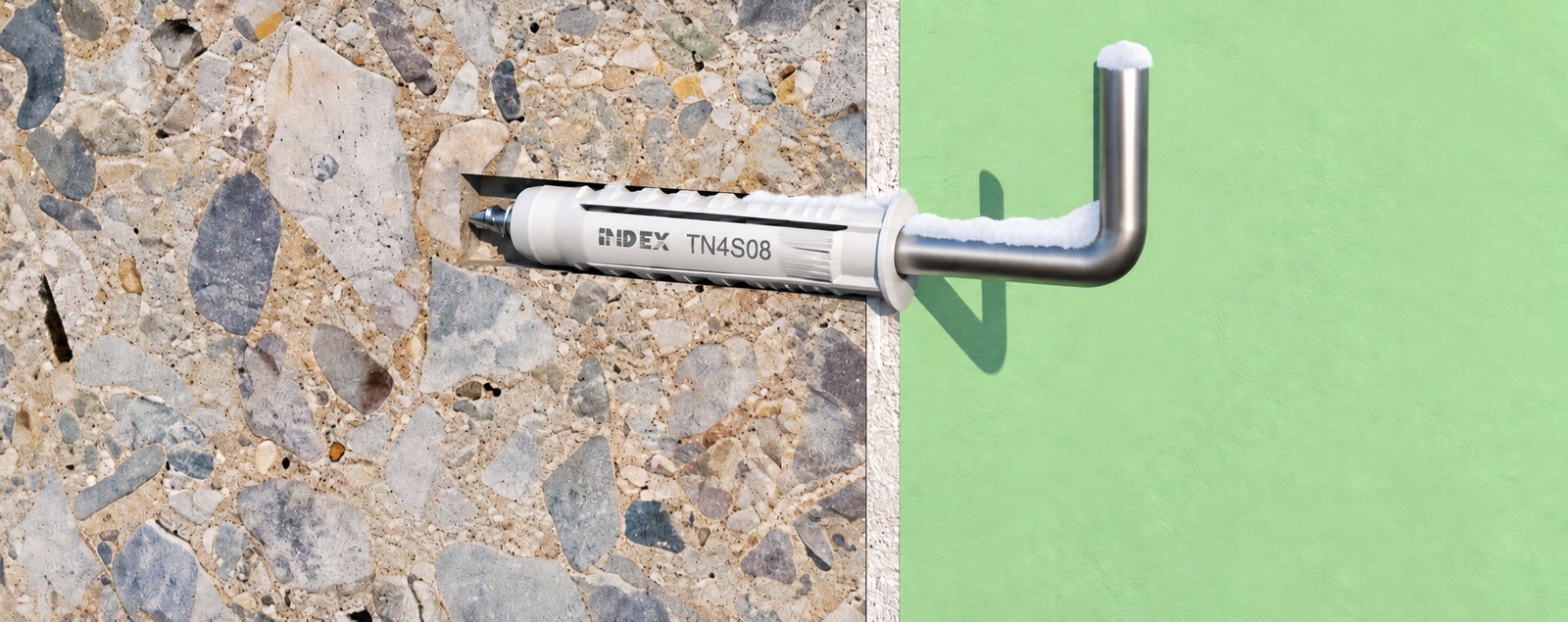

És mi történik vele télen?

Egy műanyag tiplinél nemcsak az számít, hogyan viselkedik a furatban. Az anyag tulajdonságai is fontosak – különösen akkor, ha a rögzítés kültérre kerül. Egyes műanyagok alacsony hőmérsékleten ridegebbé válhatnak, ezért jogos a kérdés: mi történik a TN4S tiplivel télen?

Az INDEX erre konkrét műszaki adattal válaszol. A PA6 nylonból készülő TN4S gyártói adatlap szerinti üzemi hőmérséklet-tartománya:

−40 °C és +70 °C között.

Ez a tartomány a hazai időjárási viszonyok között kültéri alkalmazásnál is jelentős hőmérsékleti tartalékot biztosít: egy téli fagy nem jelenti azt, hogy a tipli kívül kerülne a gyártó által meghatározott üzemi hőmérséklet-tartományon. Ez ugyanakkor a használat közbeni hőmérsékleti adat; önmagában nem jelenti azt, hogy bármely kültéri rögzítéshez megfelelő a teljes összeállítás.

Kültéri rögzítésnél ezért nemcsak a tiplire kell gondolni: a hozzá választott csavarnak és a teljes rögzítésnek is alkalmasnak kell lennie az adott környezetre és az ott fellépő korróziós igénybevételre.

Rawlplug tiplit keres, és más márkát is mérlegel?

A Rawlplug márkanév többféle rögzítőelemet jelöl. Ha univerzális nylon tiplire van szüksége, ismerje meg az INDEX TN4S műszaki adatait is.

Ebben a cikkben a Menet-Trend INDEX TN4S termékét mutatjuk be. A két márka termékei nem tekinthetők automatikusan egymás helyettesítőinek: a választáshoz a pontos típust, az alapanyagot, a méretet és a megengedett terhelést kell összevetni.

Ha eddig Rawlplug tiplit használt, a TN4S kiválasztásakor ugyanazokat a kérdéseket érdemes feltenni, mint bármely más tipli esetében: milyen alapanyagba rögzít, mekkora furatot és milyen csavart használ, és mekkora terhelést kell viselnie a rögzítésnek. Az alkalmazható alapanyagokat az 5. fejezetben, a méreteket a 7. fejezetben találja; ha bizonytalan, kérjen ajánlatot, és segítünk kiválasztani a megfelelő méretet.

Gyakori kérdések

• Minden falhoz ugyanaz a méret használható?
  Nem. Az univerzális kialakítás többféle felhasználást tesz lehetővé, de a megfelelő méret és csavar az alapanyagtól és a terheléstől függ.
• Milyen csavar kell a tiplihez?
  Az adott TN4S mérethez előírt csavart válassza. A csavar hosszának meghatározásakor a rögzítendő tárgy vastagságát is figyelembe kell venni. Kérdés esetén értékesítő munkatársaink segítenek.
• Megnézhetem a saját vásárlási áraimat?
  Meglévő, jóváhagyott webáruházi hozzáféréssel belépés után tekintheti meg partneri árait. Ha még nincs ilyen hozzáférése, kérjen ajánlatot munkatársainktól.

INDEX rögzítéstechnika – közvetlenül a magyarországi képviselettől

A Menet-Trend Kft. az INDEX Fixing Systems magyarországi képviselete és importőre.

A TN4S tipliket nemcsak néhány darabos felhasználásra kínáljuk: rendszeres vagy nagyobb mennyiségű beszerzéshez, akár viszonteladásra is forduljon hozzánk bizalommal.

Egy jó univerzális tiplinek nem az a dolga, hogy mindenhol ugyanúgy viselkedjen. Az a dolga, hogy abban az alapanyagban, amelybe kerül, úgy dolgozzon, ahogyan ott szükség van rá. Ez a TN4S lényege.
