Afirmația că „piuliță e numai una” este neîntemeiată din punct de vedere tehnic – în acest sens dispunem și de probe materiale: pe Pământ, piulița hexagonală este un element de formă fundamental, care apare în toate domeniile vieții noastre. Rodul unirii dintre piuliță și șurub nu este însă șaiba, ci structura asamblată. Piatra de temelie a societății este familia, iar cea a lumii construite de om este îmbinarea filetată. Așezăm toate aceste constatări chiar de la început, pentru că în industrie există multe feluri de piulițe, ale căror funcții și forme sunt asemănătoare, dar ale căror domenii de utilizare diferă.
„Piulițe normale”

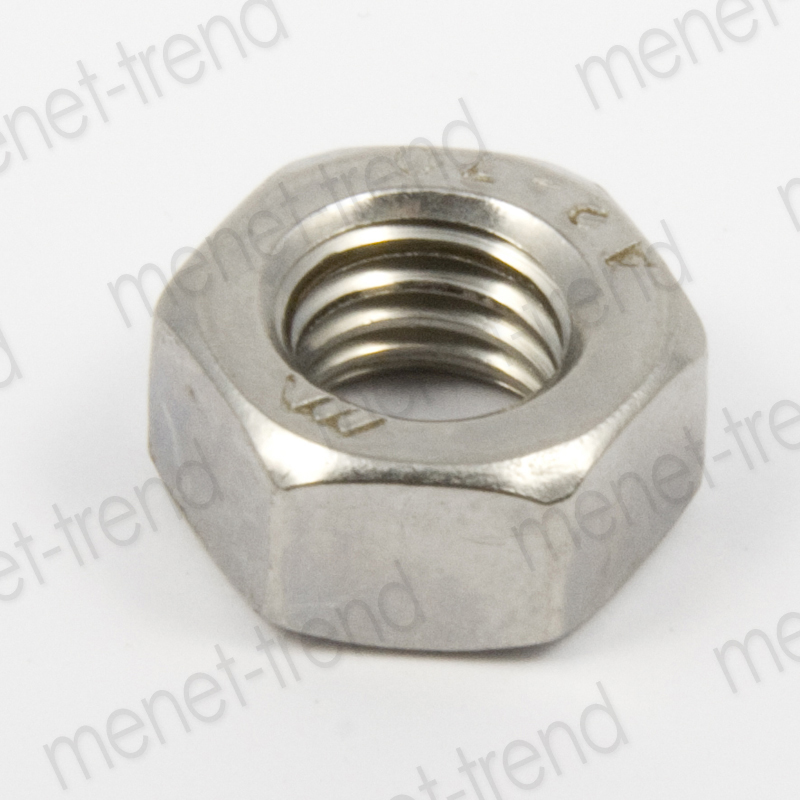

Să pornim de la piulița normală, hexagonală, menționată și mai devreme (DIN 934), ca variantă de bază. Este răspândită în toate domeniile vieții noastre; o folosim peste tot, de la asamblarea ramelor de ochelari până la construcția de poduri. Aceste piulițe hexagonale normale sunt disponibile și în variantă din oțel inoxidabil, respectiv rezistentă la acizi. Diferitele standarde pot defini proporții, tipuri de filet și calități de material diferite, dar în esență vorbim în fiecare caz despre același element structural. Piulița cu filet pe dreapta o strâng spre dreapta și o desfac spre stânga: aceasta este una dintre acele mișcări pe care le învățăm încă din copilărie și care ni se întipăresc temeinic. E ca scrisul cu stiloul. Cu ea putem încropi orice în câteva minute, dacă totul este bine pregătit.
DIN 934
„Piulițe ușor de mânuit”

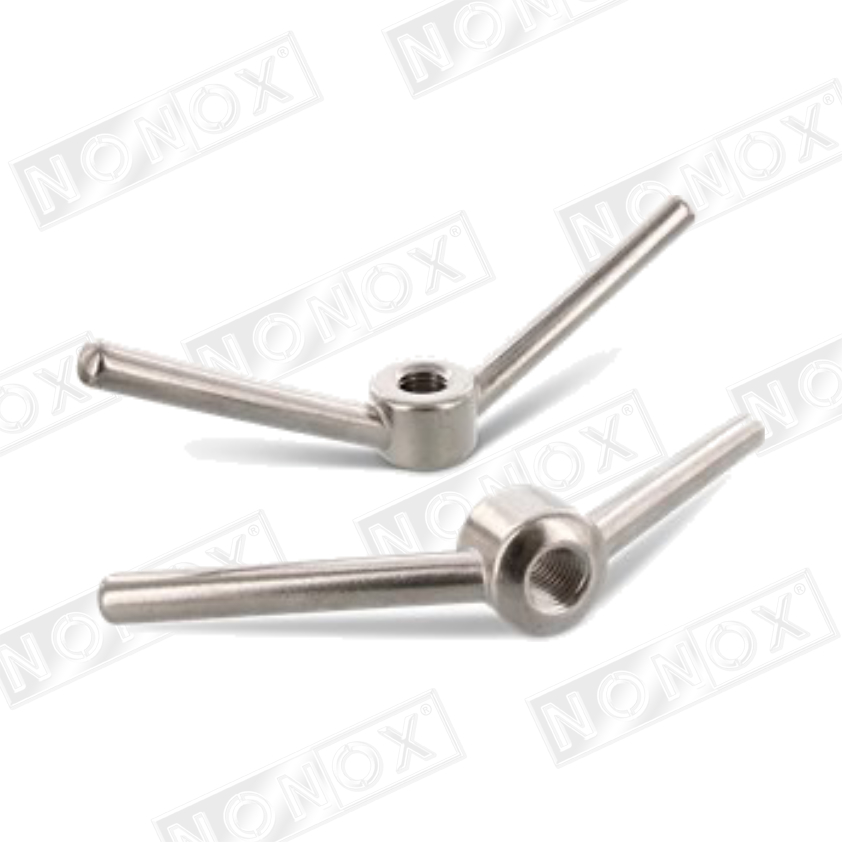

În mod firesc, nu putem avea mereu în buzunar o cheie fixă sau un set de chei tubulare, dar gestul acela de „înșurubez repede – deșurubez repede” tot trebuie făcut cumva. Pentru rezolvarea acestei probleme au fost inventate tipurile de piulițe care se pot monta cu mâna. Astfel sunt, de exemplu, piulițele fluture NONOX din oțel inoxidabil (DIN 315) sau nesfârșitul arsenal de piulițe cu corp din plastic, bachelită sau metal. Pentru închiderea și redeschiderea extrem de rapidă a capacelor de vizitare a fost concepută piulița fluture NONOX din oțel inoxidabil, cu două brațe (DIN 80701).

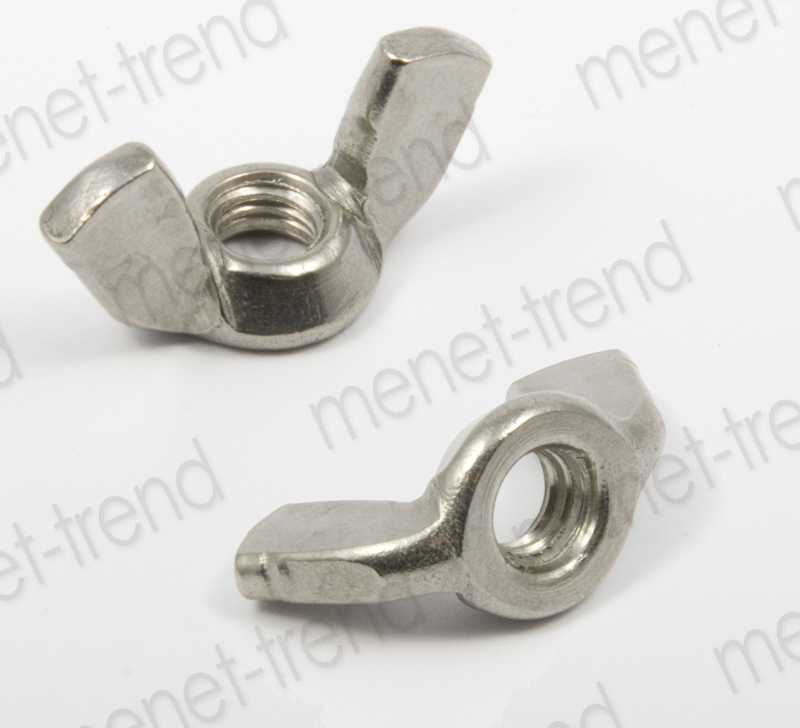

DIN 315 DIN 80701
„Piulițe închise”

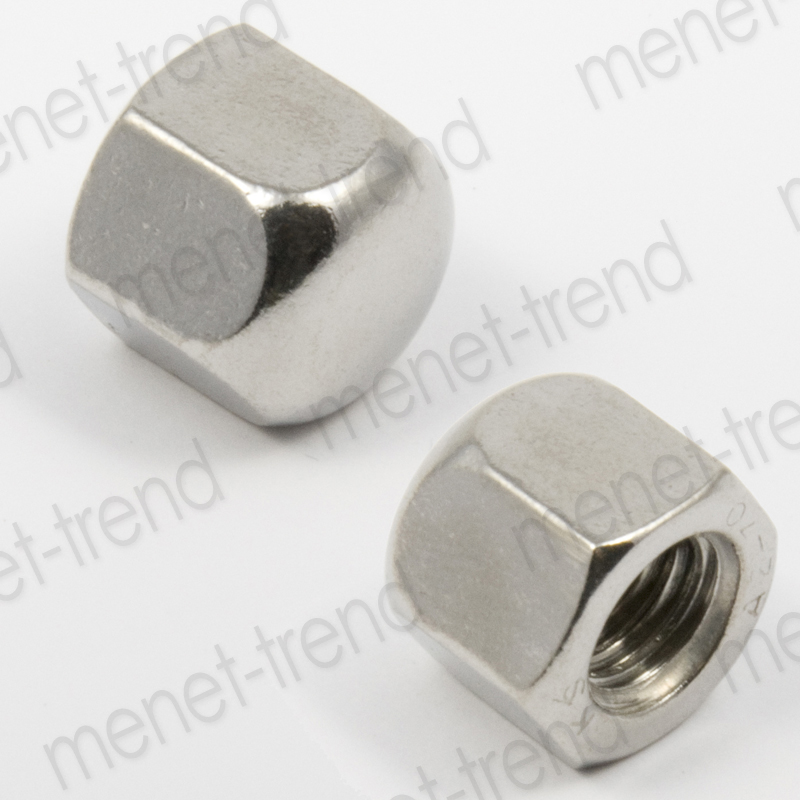

Merită să ne gândim la o piuliță înfundată atunci când este sigur că tija șurubului nu depășește semnificativ înălțimea piuliței, dar, din motive de protecție a muncii sau din considerente estetice, trebuie totuși să o acoperim. Sunt disponibile mai multe tipuri de piulițe înfundate NONOX rezistente la acizi: una dintre ele este DIN 1587, adică „piulița înfundată înaltă”, respectiv varianta autoblocantă a acesteia, DIN 986, iar celălalt tip de piuliță înfundată este DIN 917.

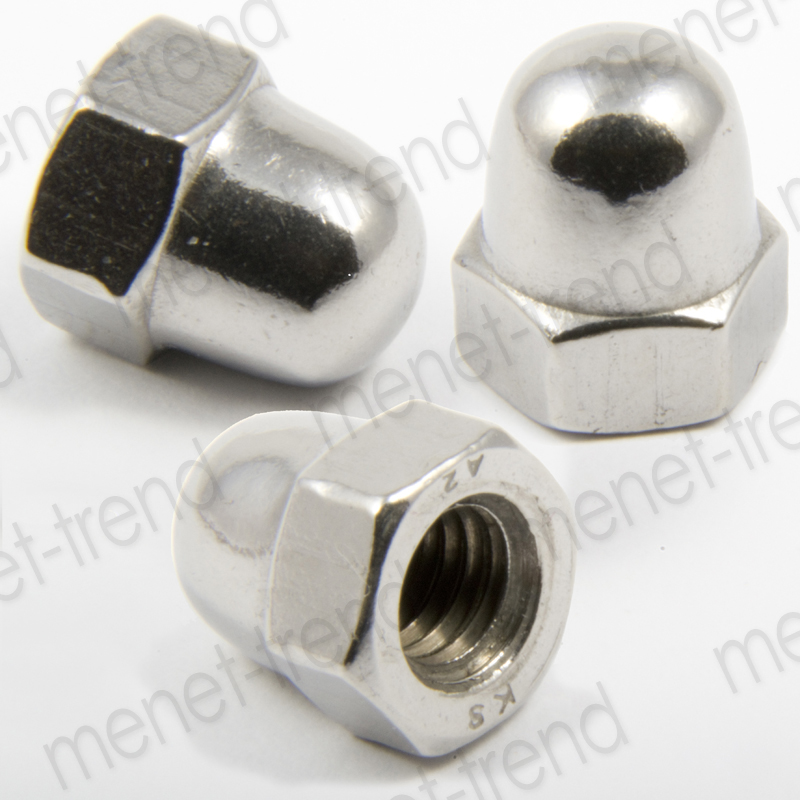

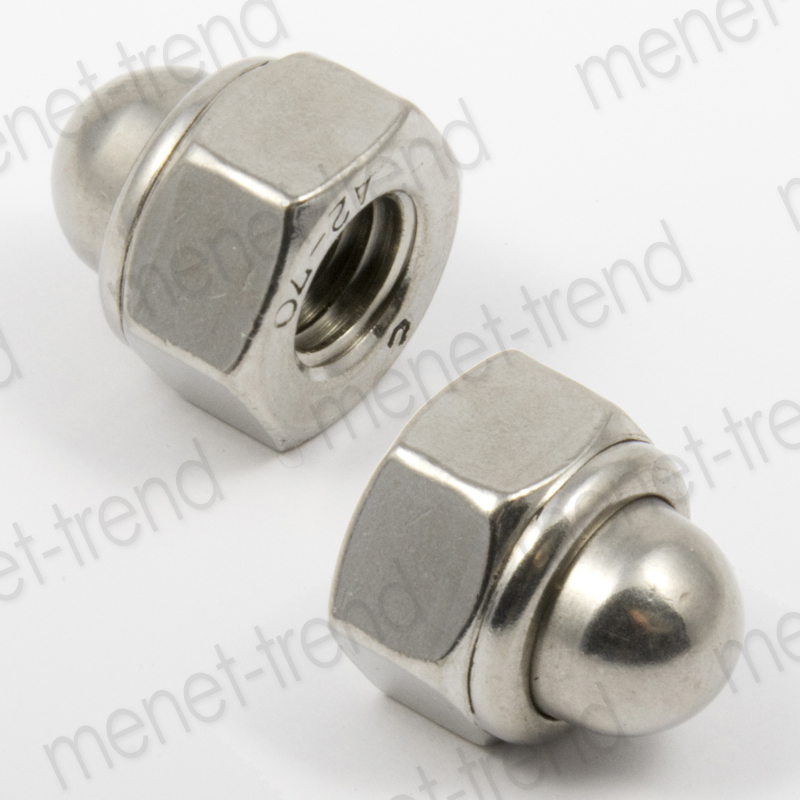

DIN 917 DIN 1587 DIN 986
„Piulițe multifuncționale”

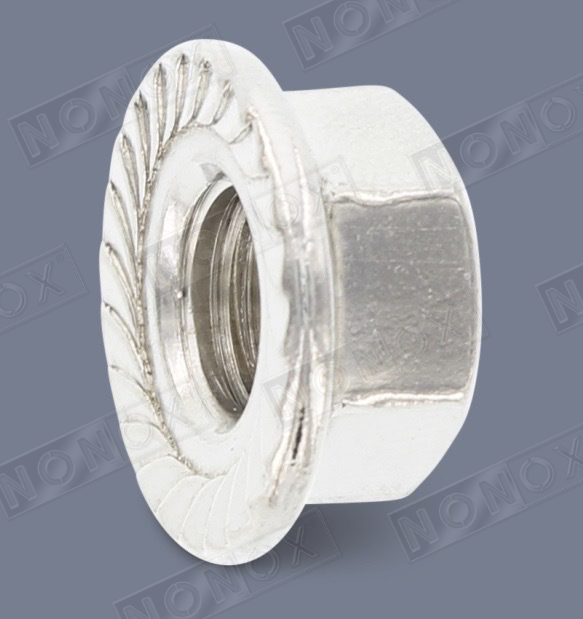

Unele piulițe pot prelua și câteva dintre funcțiile șaibelor: nu au nevoie de o șaibă separată și, în plus, cu ele se poate economisi și o operație. DIN 6923, de exemplu, este o piuliță cu flanșă, disponibilă și în variantă din oțel inoxidabil, respectiv rezistentă la acizi, care dispune de o talpă lățită ce înlocuiește complet o șaibă convențională. Există atât în variantă cu talpa zimțată, cât și cu talpa netedă. Zimțarea este – evident – importantă în cazul suprafețelor de sprijin mai moi, în care zimții se pot imprima, menirea ei fiind să împiedice rotirea nedorită a piuliței. Acolo unde asemenea urme nu sunt admisibile, intră în scenă varianta cu talpa netedă.

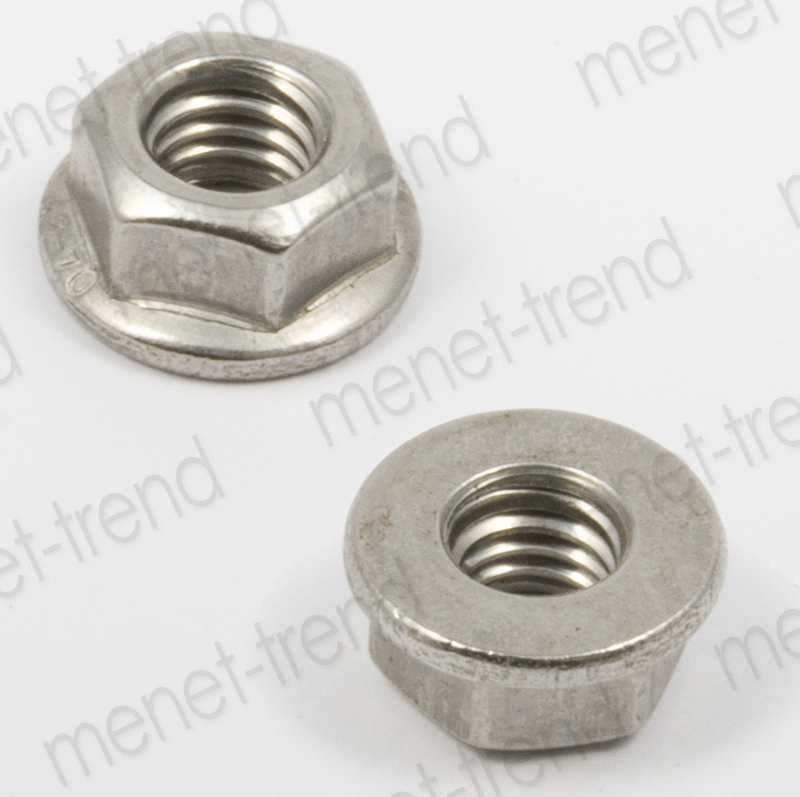

A 9085 DIN 6923 DIN 6923 piuliță cu talpă zimțată

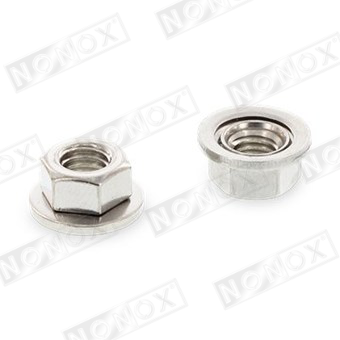

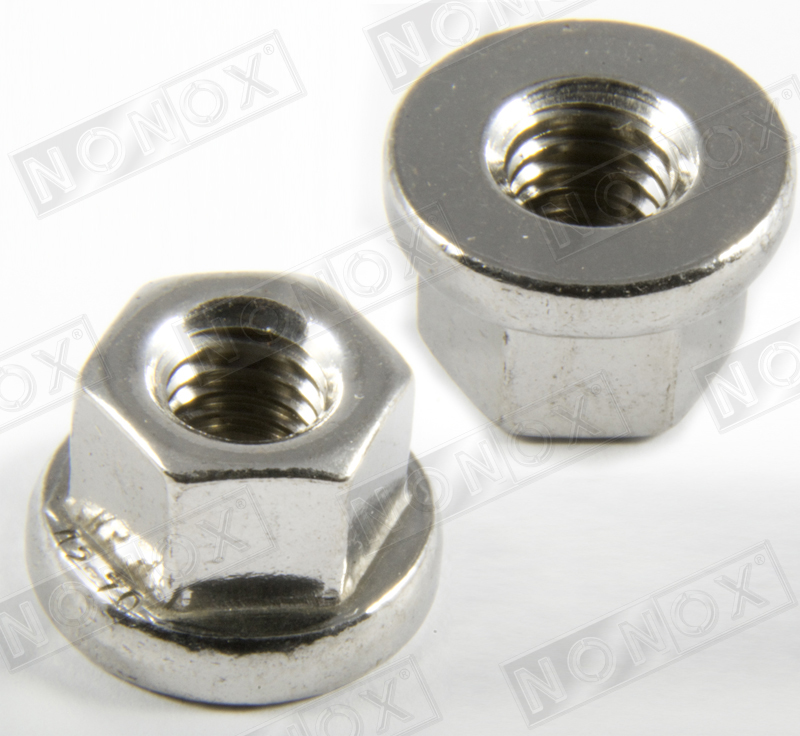

Varianta DIN 6331 nu este doar cu flanșă, ci, pe deasupra, și mai înaltă decât suratele ei, deci suportă sarcini mai mari și este mai puternică, dar adevăratul campion universal dintre ele rămâne totuși cea înregistrată sub codul de articol 9085, care este o piuliță „combi”, adică piuliță în toată regula și șaibă în toată regula, în una singură.
DIN 6331
„Piulițe înalte”
Uneori, momentul de strângere trebuie repartizat nu, sau nu doar, pe suprafața de sprijin, ci și pe însăși suprafața filetului șurubului. Unele piulițe înalte sunt destinate special acestui scop (DIN 6923, DIN 6330-6331, amintite mai sus), în timp ce altele (cum sunt variantele hexagonale sau cilindrice ale IFI 128) pot fi folosite și pentru prelungirea tijelor.

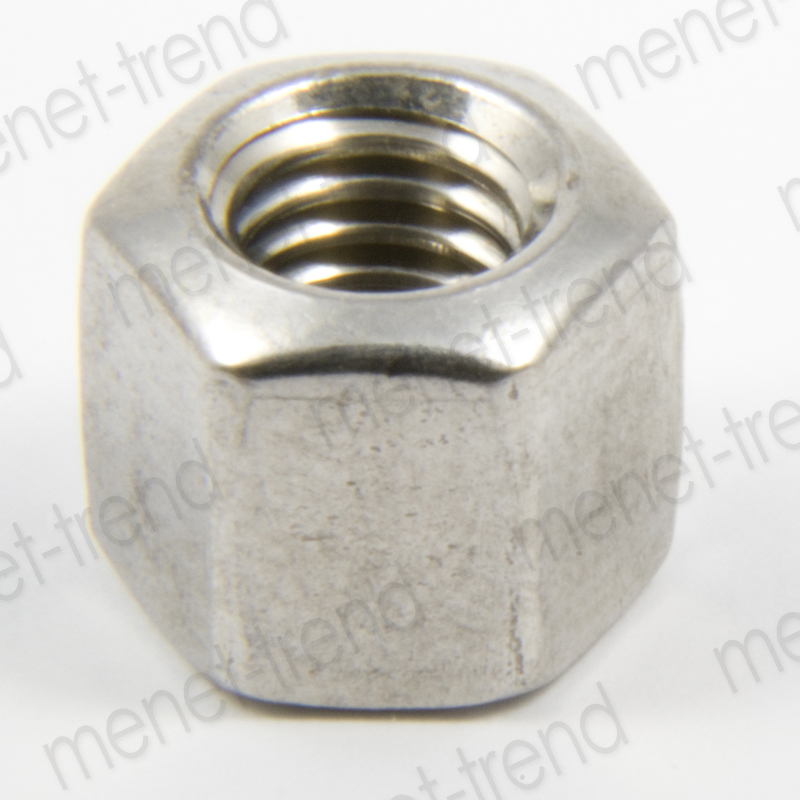

DIN 6330 DIN 6334

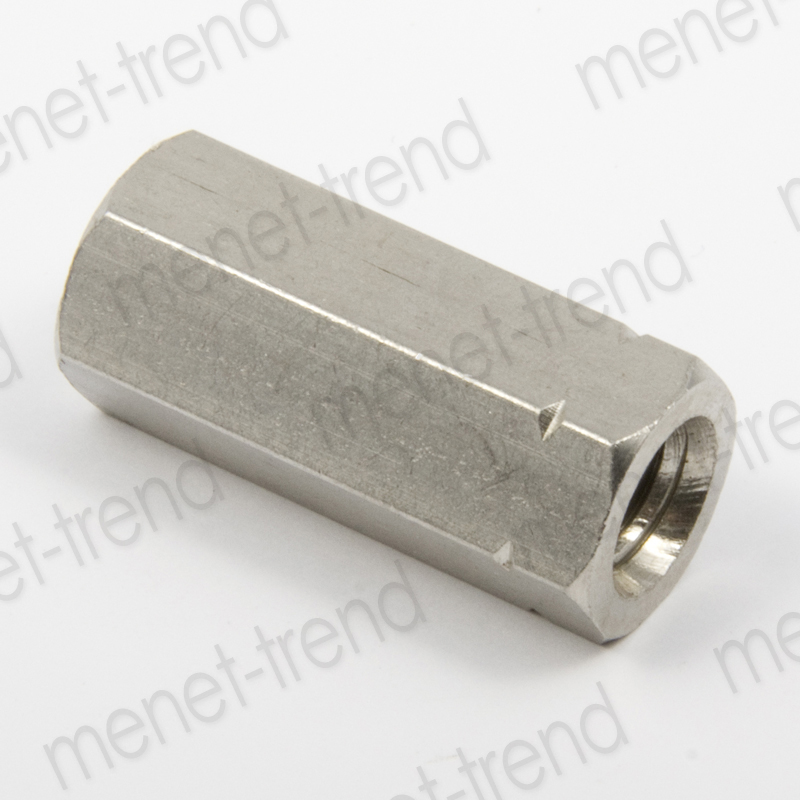

IFI 128 amintită mai sus este varianta rotundă, iar sora ei este piulița hexagonală de prelungire; în alte situații, amândouă funcționează excelent și ca distanțiere. Sora lor mai mică, DIN 6334, este de asemenea o piuliță înaltă, dar „doar” de 3d (unde „d” înseamnă diametrul), adică înălțimea ei este de 3 ori diametrul (și nu este nevoie de ochelari 3D pentru ea).

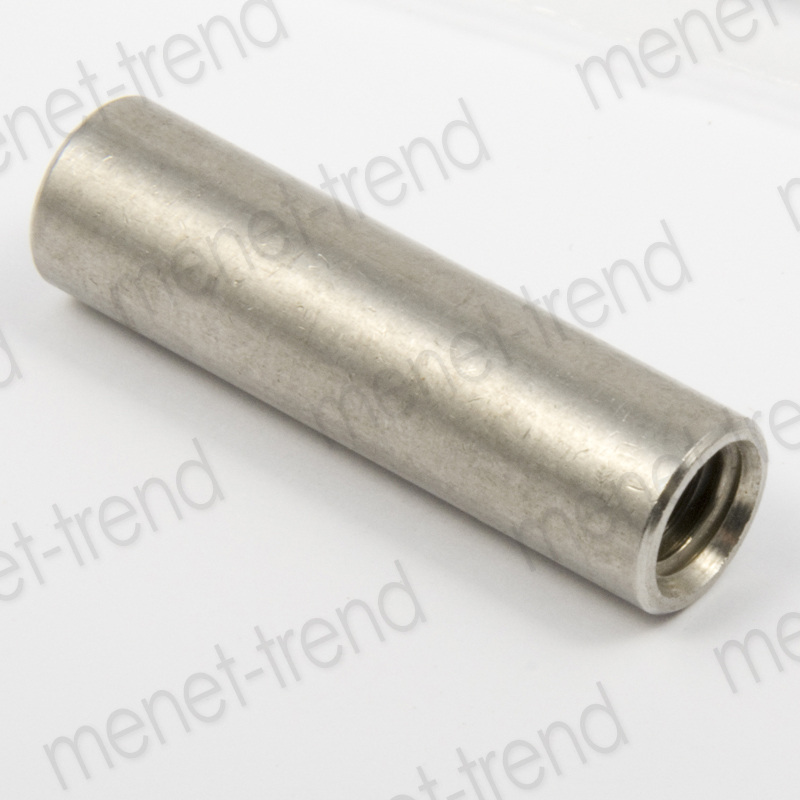

IFI 128 IFI 128
piuliță hexagonală de prelungire piuliță rotundă de prelungire
„Cele mai stabile piulițe”

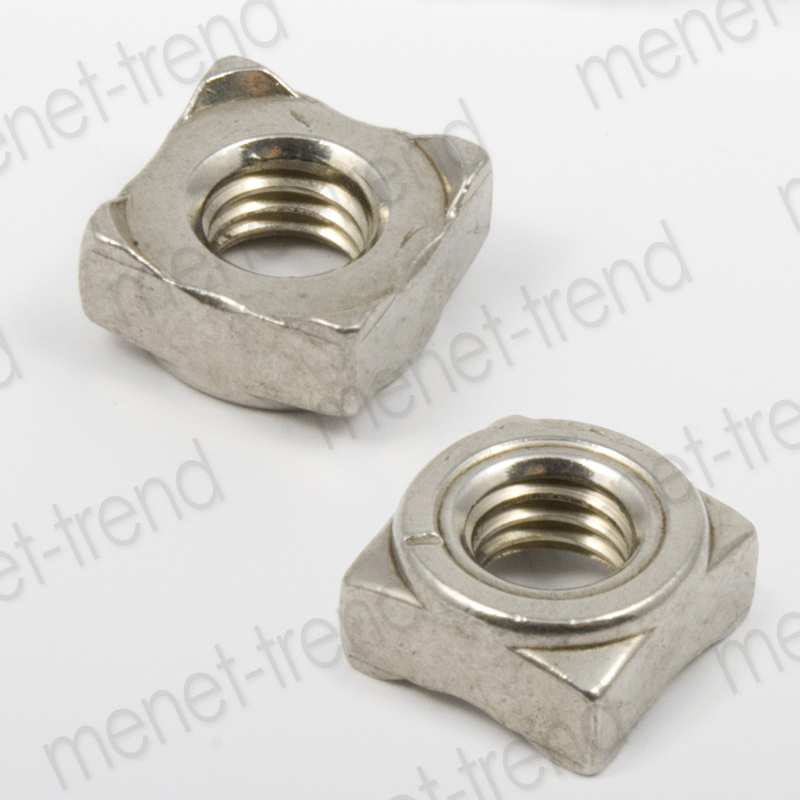

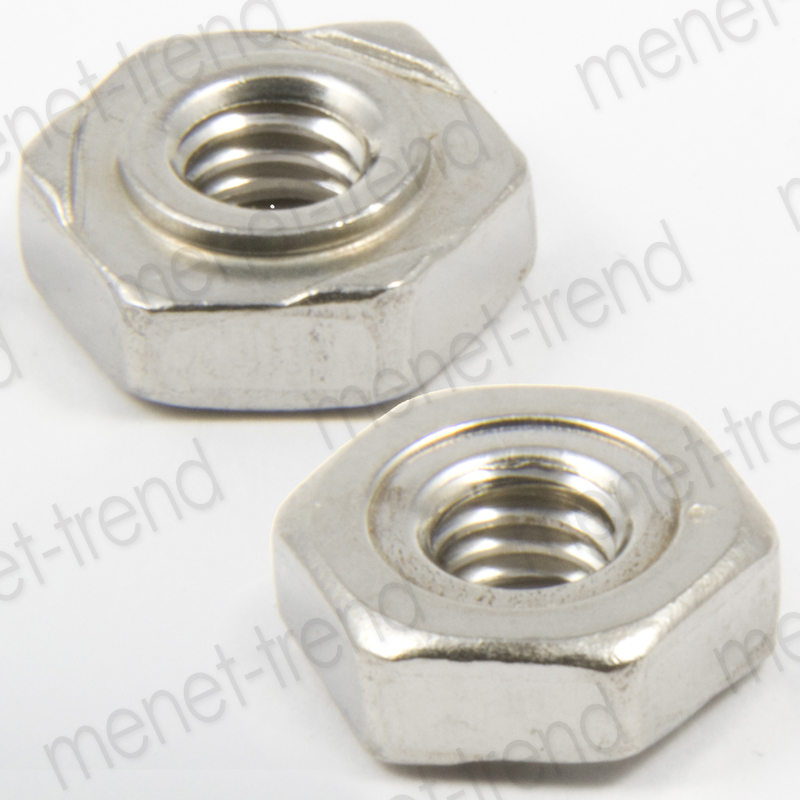

A mai rămas un singur lucru important despre care nu am vorbit, și anume fixarea fermă a piulițelor pe structurile-suport. Există și pentru asta metode ingenioase, și nu doar de un singur fel: sudarea, presarea, nituirea, iar în cazul structurilor din lemn sau al pieselor turnate din metale mai moi, înșurubarea… Piulițele de sudat se deosebesc de suratele lor prin faptul că au piciorușe care funcționează ca distanțiere (piulița de sudat pătrată DIN 928) sau un guler (piulița de sudat hexagonală DIN 929) pentru materialul de adaos care se formează, ori contacte pentru descărcarea electrică (piulița de sudat 9060, pentru table subțiri).
Un lucru e sigur: piulița care a fost sudată la locul ei este stabilă și nu se clintește de acolo!

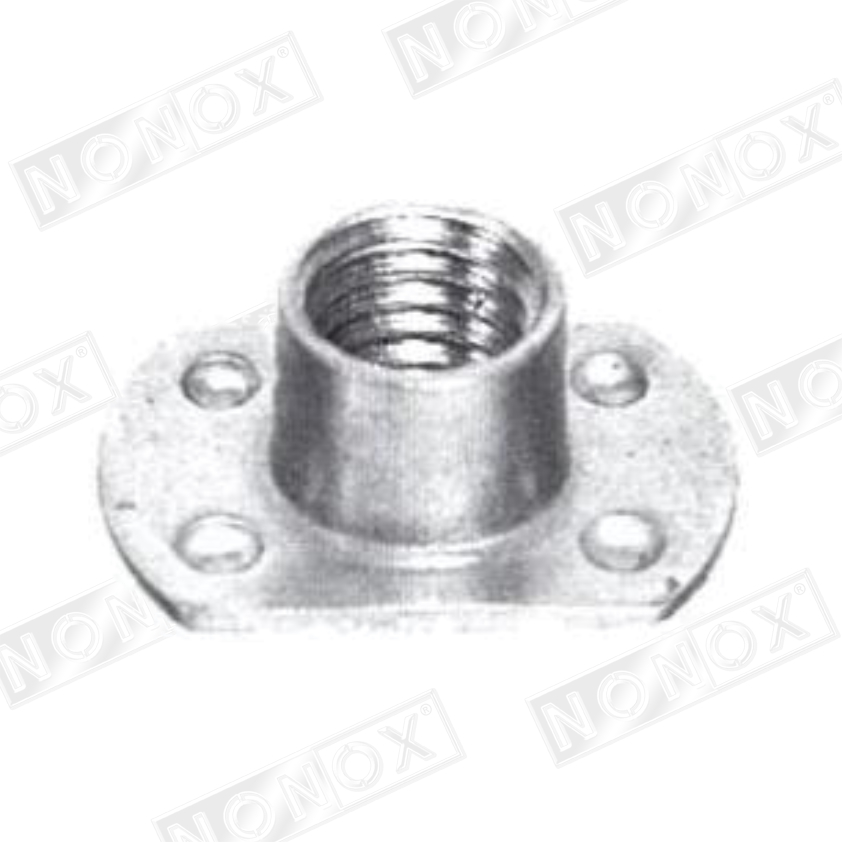

DIN 929 DIN 928 DIN 9060
„Piulițe-nit îndrăznețe”
Ar trebui să fixăm ceva rapid și simplu pe profile închise, pe oțeluri profilate sau pe țevi? Aici intră în scenă piulițele-nit, cunoscute și sub numele de piulițe oarbe. Dimensionarea piulițelor-nit delimitează nu doar diametrul interior filetat, ci și diametrul exterior, lungimea, precum și grosimea structurii-suport (adică domeniul de strângere al piuliței-nit).
Să alegem piulița-nit de dimensiunea potrivită, să dăm în prealabil o gaură cu un burghiu de dimensiunea indicată pe cutie, să înșurubăm piulița-nit pe dornul de tracțiune al cleștelui de tragere astfel încât dornul să iasă aprox. 1 mm dincolo de piuliță, să introducem piulița-nit înșurubată pe clește în gaură așa încât capul ei să se așeze stabil pe marginea găurii, iar la final să strângem piulița-nit cu cleștele reglat corect, până când brațele cleștelui se închid complet! Când am terminat cu toate acestea, să deșurubăm dornul de tracțiune din piulița-nit și, în sfârșit, să montăm pe piuliță obiectul dorit, cel pentru care am făcut întreaga operațiune! Totul e atât de simplu: 1.) găurirea; 2.) tragerea piuliței-nit în gaură; 3.) montarea pe piuliță.
La piulița-nit cu cap normal, din gaură se vede doar capul, care nu este mai mult decât o bordură de 1,5-2 mm, iar la cea cu cap înecat nici măcar atât, pentru că acel cap ajunge complet la nivelul suprafeței. Pe aceasta din urmă avem voie să o alegem doar dacă grosimea materialului este corespunzătoare și oferă loc pentru înecarea capului. Dacă vrem să fim siguri, să ne procurăm o piuliță-nit cu porțiunea de gât randalinată, sub cap: astfel, garantat nu se va roti în timpul montajului!
Prin folosirea unei piulițe-nit cu capăt închis se poate evita pătrunderea umezelii în structură prin gaură.
Pentru această invenție ingenioasă circulă în limbajul de zi cu zi mai multe nume, de exemplu cele amintite mai sus – „piuliță-nit” și „piuliță oarbă” –, dar și „piuliță nituibilă”. Folosirea ei seamănă cel mai mult cu nitul pop și cu tragerea acestuia. Dacă nu ați încercat-o încă, încercați-o! Cu siguranță o veți îndrăgi!

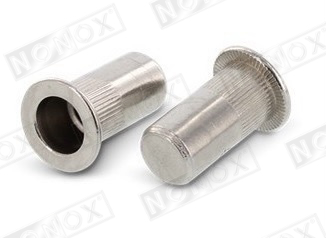

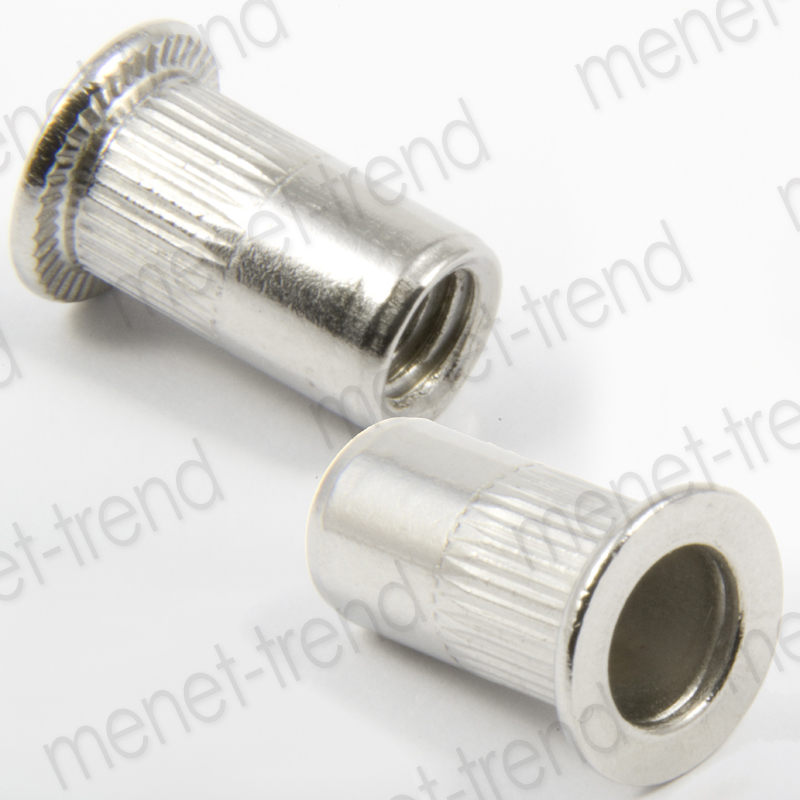

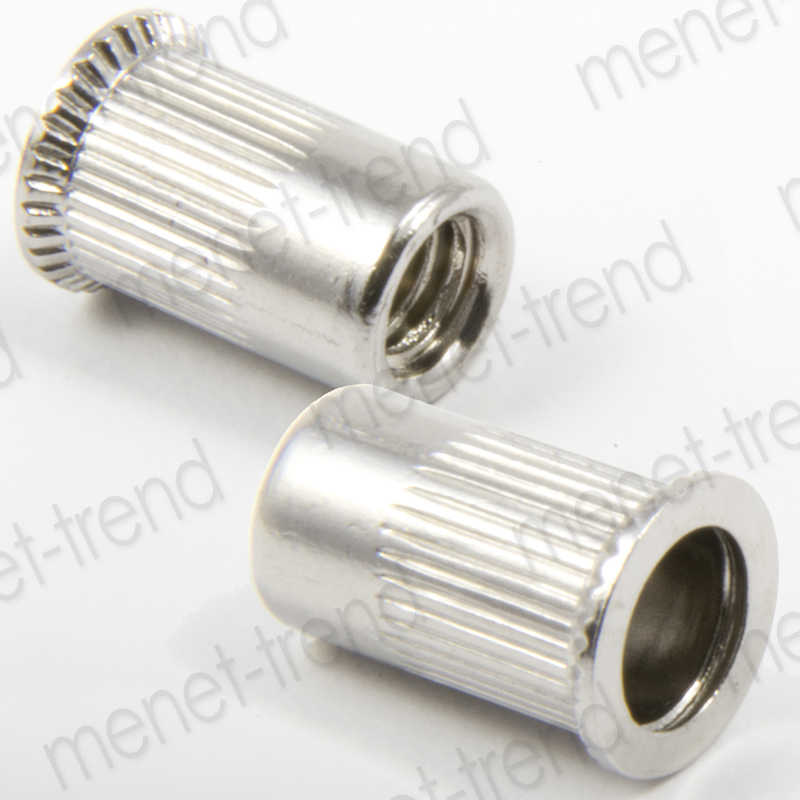

„piuliță-nit” cu capăt închis „piuliță-nit” cu cap plat „piuliță-nit” cu cap înecat
„Piulițe sucite”

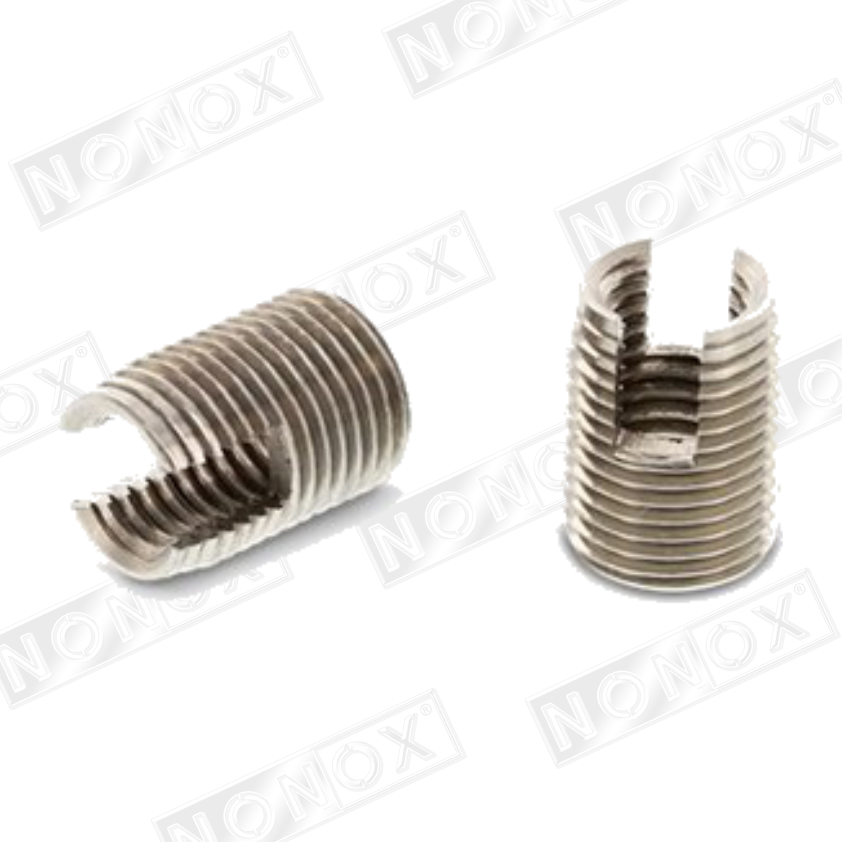

În cazul montării piulițelor care se înșurubează în structuri din lemn (codul de articol 9058), mai întâi trebuie dată o gaură, apoi piulița trebuie înșurubată în gaură, iar la final obiectul de fixat se montează pe piuliță cu un șurub metric. Din nou 3 pași simpli, care, pe lângă un exemplu bun, nici nu mai au nevoie de explicații suplimentare: cu această soluție putem monta chiar și mâna curentă din lemn a unei balustrade pe o balustradă de scară realizată din fier, unde inserția filetată ajunge în mâna curentă din lemn, iar șurubul îl înșurubăm în ea printr-o piesă metalică găurită corespunzător.

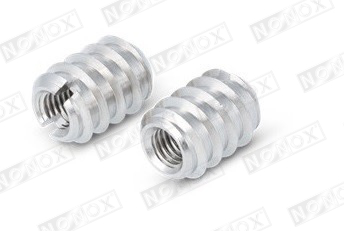

DIN 9058 DIN 9058
piuliță-inserție piuliță-inserție
autofiletantă autofiletantă
pentru piese turnate pentru lemn
„Piulițe care se presează cu încăpățânare”

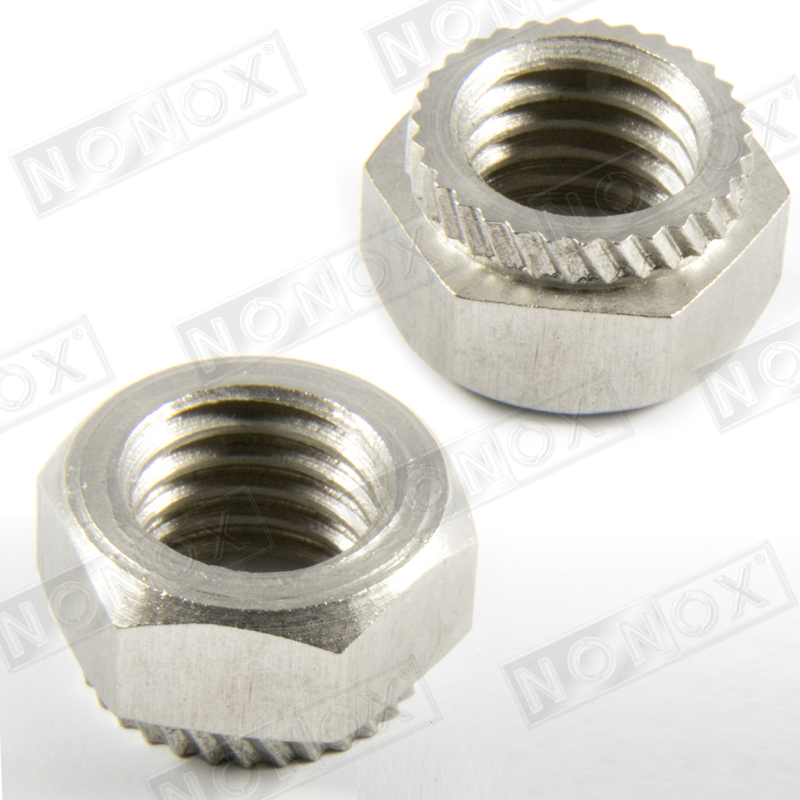

Piulița de presat 9064 poate fi presată, asigurată împotriva rotirii, în gaura executată cu precizie a unei table-suport subțiri. Puternică, rapidă și precisă. O soluție eficientă, pentru că nu decolorează materialul, nu modifică structura acestuia, nu există efect termic, nu există deformări… Gândiți-vă bine: poate că exact o astfel de soluție căutați?!
DIN 9064
Diferitele tipuri de piulițe NONOX din oțel inoxidabil și rezistente la acizi ne asigură că găsim soluția potrivită pentru fiecare domeniu de utilizare.
După cum se vede, există multe feluri de piulițe, și nici nu am reușit să le prezentăm pe toate… Pe baza însușirilor piulițelor enumerate putem însă declara: „bine că existați, pentru că fără voi viața noastră nu ar fi simplă!”
